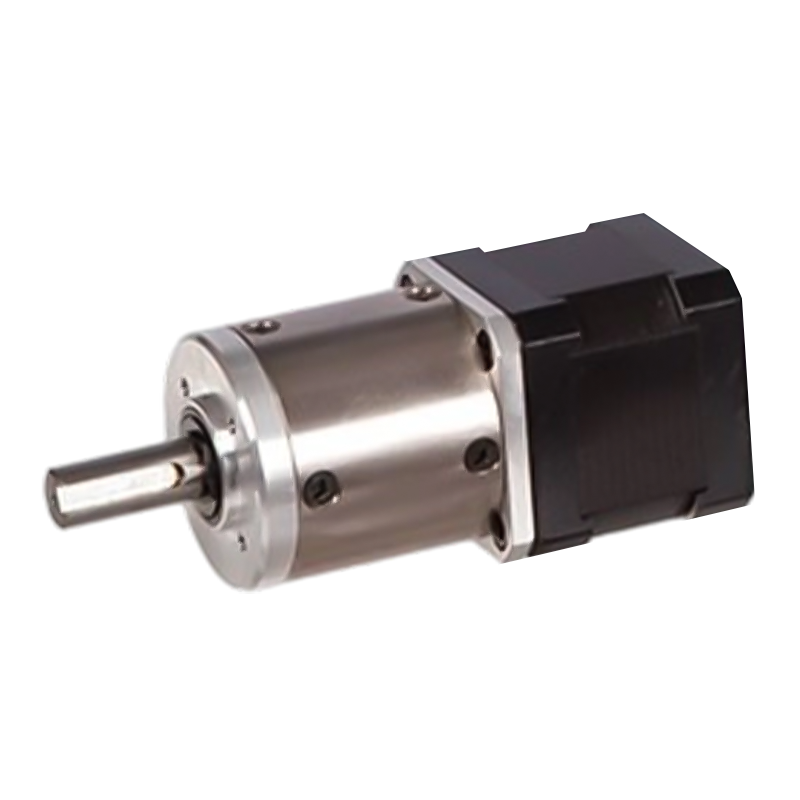

42JXGTS200K/42STH 42 mm 6N.m~20N.m planetaire tandwielstappenmotor

42JXGTS200K/42STH 42 mm 6N.m~20N.m planetaire tandwielstappenmotor

De hybride lopende Star-reductiemotor 42JXGTS200K/42STH is een krachtige krachtbron met een buitendiameter van 42 mm en een toegestaan ​​koppelbereik: 6N.m~20N.m.
Vanwege zijn efficiënte en duurzame eigenschappen kan het de onderhoudskosten en het energieverbruik tijdens gebruik verlagen, heeft het hoge kostenprestaties en heeft het een sterk concurrentievermogen in veel kostengevoelige toepassingsgebieden. Het kan de staphoek van de stappenmotor verder onderverdelen en de positioneringsnauwkeurigheid van het systeem aanzienlijk verbeteren. Precisie planetaire tandwielkasten kunnen bijvoorbeeld boogminuutfouten hebben van slechts 0,05 min, waardoor ze bijzonder geschikt zijn voor CNC-machines.

  • 42JXGTS200K/42STH 42 mm 6N.m~20N.m planetaire tandwielstappenmotor
42JXGTS200K/42STH

Planetaire versnellingsbak van 42 mm

Toegestaan belastingsbereik: 6N.m~20N.m

Planetaire tandwielstappenmotor (materiaal ringtandwiel: metaal)

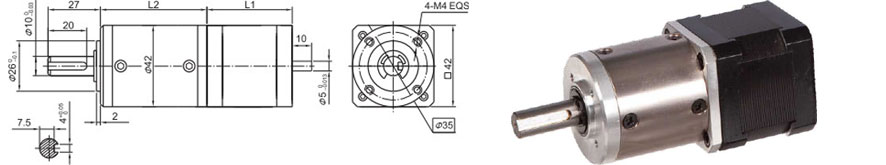

Afmetingen

Planetaire versnellingsbak

Ringmateriaal

Metaal

Lager aan de uitgang

Kogellagers

Max. Radiale belasting (12 mm vanaf flens)

≤80N

Max. axiale belasting van de as

≤30N

Radiale speling van as (dichtbij flens)

≤0,06 mm

Axiale speling van de as

≤0,3 mm

Speling bij nullast

≤1,5°

Technische gegevens

Specificaties 42STH hybride stappenmotor

Modelnr.

Nominale spanning

Stroom/fase

Weerstand/Fase

Inductantie/fase

Torgue vasthouden

EENantal leads

Rotortraagheid

Gewicht

Lengte L1

Max. Overbrengingsverhouding

Enkele as

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤ 1:247

42STH47-1684A

2.8

1.68

1.65

2.8

4.4

4

68

0.35

48

≤1:106

A Enkele as, B Dubbele as

40JXGTS200K specificaties planetaire versnellingsbak

Reductieverhouding

4.44

17

22

65

83

106

247

316

403

515

Aantal tandwieltreinen

1

2

3

4

Lengte (L2) mm

38.2

49.7

60

70.3

Max. nominaal koppel kg. cm

60

100

160

200

Toelaatbaar koppel voor korte tijd kg.cm

180

300

480

600

Efficiëntie %

0.9

0.81

0.73

0.66

Gewicht g

350

450

550

650

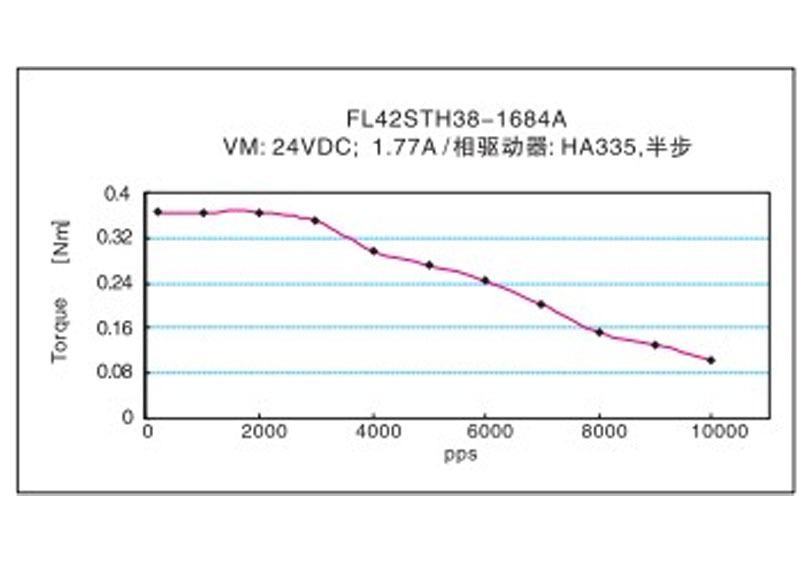

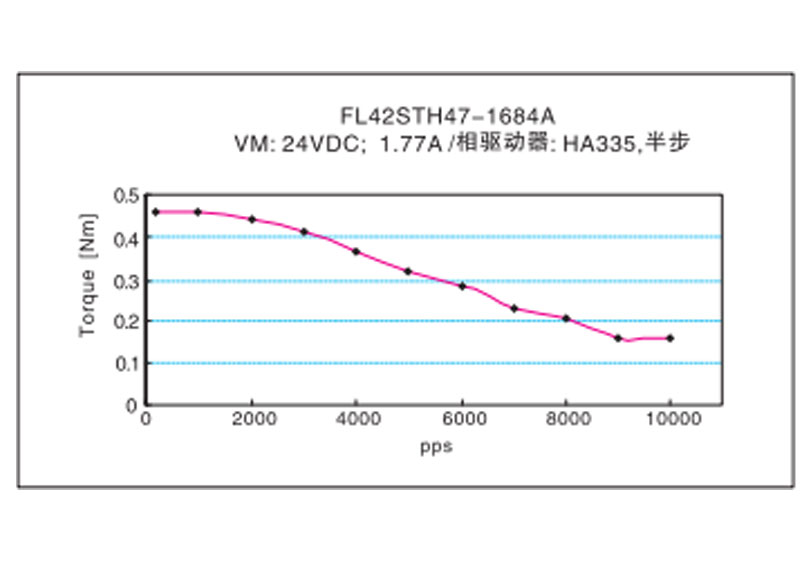

Frequentie-koppelkarakteristieken
