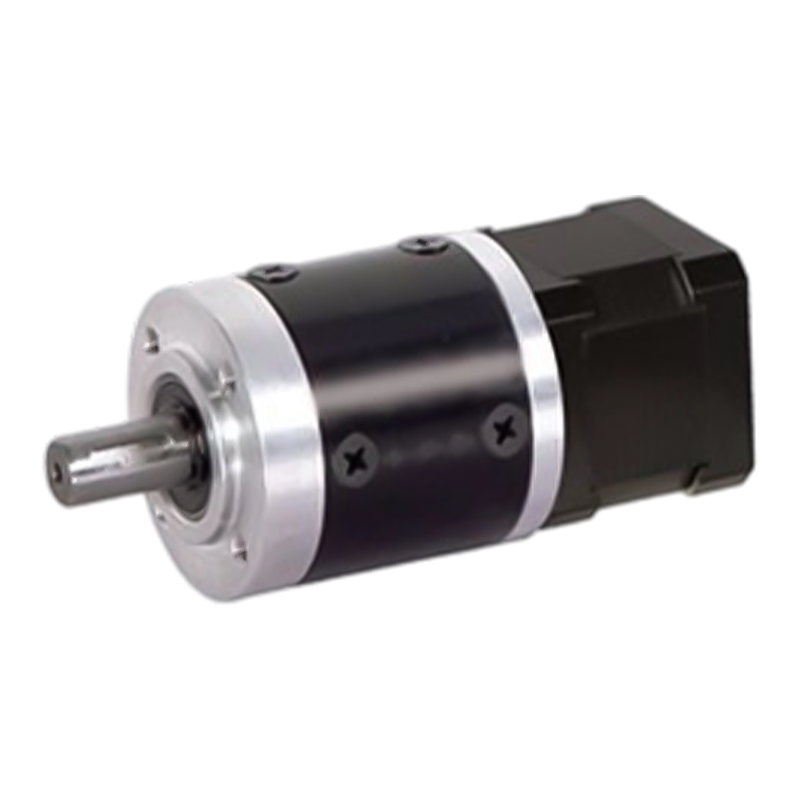

52JXM200K/42STH Planetaire tandwielstappenmotor met laag energieverlies

52JXM200K/42STH Planetaire tandwielstappenmotor met laag energieverlies

Product 52JXM200K/42STH is een hoogwaardige hybride walking star-reductiemotor met een maximaal toegestane radiale belasting ≤80N.
Synchromesh met meerdere versnellingen vermindert het energieverlies en bereikt een betere energie-efficiëntie in combinatie met een stappenmotor, vooral voor langlopende industriële scenario's. Het gebruik van hoogwaardige materialen en precisiebewerking van het planetaire verloopstuk, met slagvastheid en een lange levensduur, zelfs in stof, trillingen en andere ruwe omgevingen, kan een stabiele werking zijn. Het uniforme belastingsontwerp met meerdere tanden verdeelt onmiddellijke impactbelastingen en vermindert slijtage van componenten.

  • 52JXM200K/42STH Planetaire tandwielstappenmotor met laag energieverlies
52JXM200K/42STH

Planetaire versnellingsbak van 42 mm

Toegestaan belastingsbereik: 6N.m~20N.m

Planetaire tandwielstappenmotor (materiaal ringtandwiel: metaal)

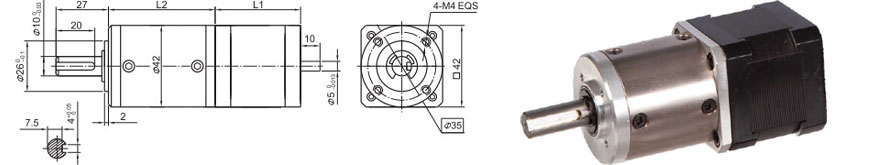

Afmetingen

Planetaire versnellingsbak

Ringmateriaal

Metaal

Lager aan de uitgang

Kogellagers

Max. Radiale belasting (12 mm vanaf flens)

≤80N

Max. axiale belasting van de as

≤30N

Radiale speling van as (dichtbij flens)

≤0,06 mm

Axiale speling van de as

≤0,3 mm

Speling bij nullast

≤1,5°

Technische gegevens

Specificaties 42STH hybride stappenmotor

Modelnr.

Nominale spanning

Stroom/fase

Weerstand/Fase

Inductantie/fase

Torgue vasthouden

EENantal leads

Rotortraagheid

Gewicht

Lengte L1

Max. Overbrengingsverhouding

Enkele as

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤ 1:247

42STH47-1684A

2.8

1.68

1.65

2.8

4.4

4

68

0.35

48

≤1:106

A Enkele as, B Dubbele as

40JXGTS200K specificaties planetaire versnellingsbak

Reductieverhouding

4.44

17

22

65

83

106

247

316

403

515

Aantal tandwieltreinen

1

2

3

4

Lengte (L2) mm

38.2

49.7

60

70.3

Max. nominaal koppel kg. cm

60

100

160

200

Toelaatbaar koppel voor korte tijd kg.cm

180

300

480

600

Efficiëntie %

0.9

0.81

0.73

0.66

Gewicht g

350

450

550

650

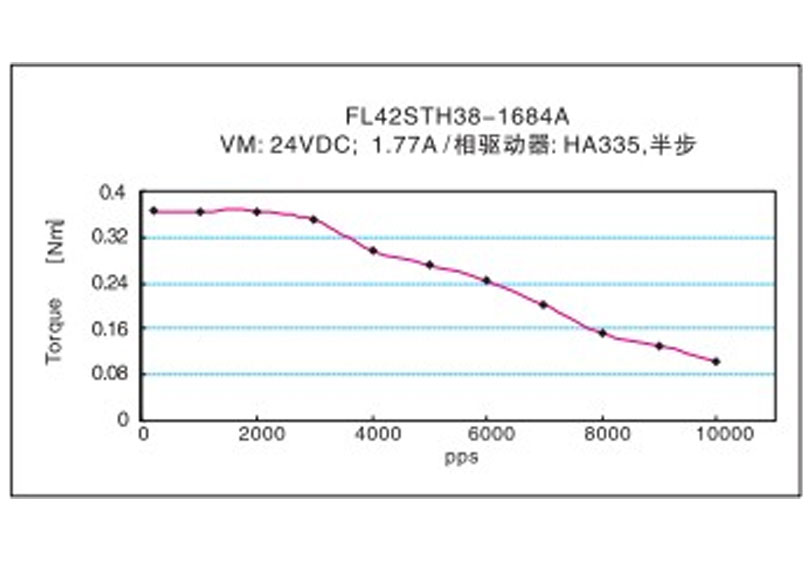

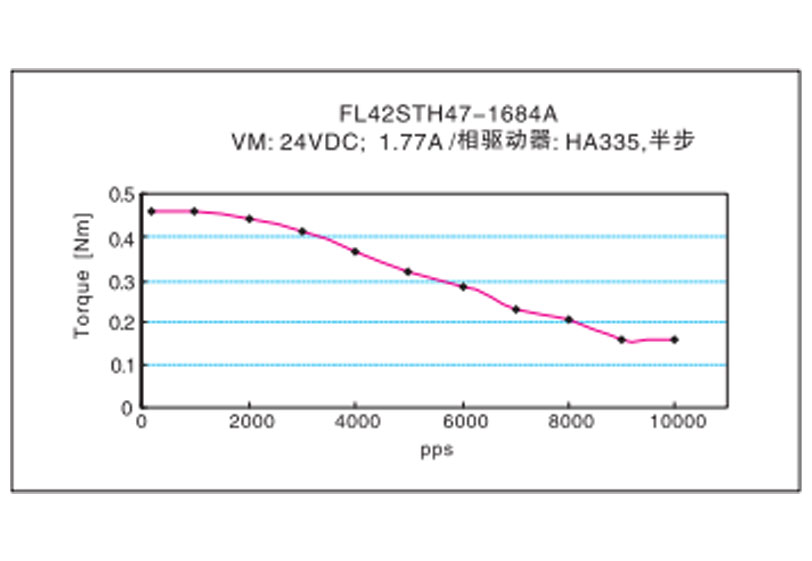

Frequentie-koppelkarakteristieken
