42JXGS100K/42STH 42 mm 3N.m~10N.m planetaire tandwielstappenmotor

42JXGS100K/42STH 42 mm 3N.m~10N.m planetaire tandwielstappenmotor

42JXGS100K/42STH maakt gebruik van een metalen binnenste tandwielring en is een planetair verloopstuk met een buitendiameter van 42 mm, waardoor een koppelbereik mogelijk is: 3N.m~10N.m.
De stappenmotor heeft een snelle responskarakteristiek en kan in korte tijd een stabiele bedrijfstoestand bereiken. De dynamische responsprestaties van het systeem worden verder verbeterd door de lage traagheidskarakteristiek van de planetaire vertragingsstappenmotor te combineren. Het kan snel worden gestart, gestopt en omgekeerd, wat kan voldoen aan sommige toepassingen met hoge dynamische prestatie-eisen, zoals snelle positionering en frequente start-stop-acties in geautomatiseerde productielijnen.

  • 42JXGS100K/42STH 42 mm 3N.m~10N.m planetaire tandwielstappenmotor
42JXGS100K/42STH

Planetaire versnellingsbak van 42 mm

Toegestaan belastingsbereik: 3N.m~ 10N.m

Planetaire tandwielstappenmotor (materiaal ringtandwiel: metaal)

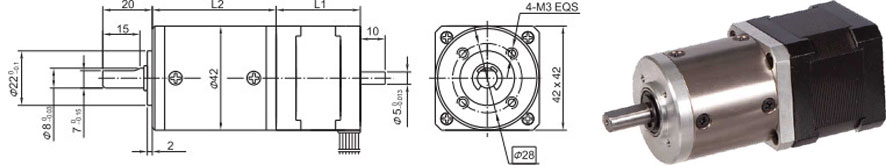

Afmetingen

Planetaire versnellingsbak

Ringmateriaal

Metaal

Lager aan de uitgang

Kogellagers

Max. Radiale belasting (10 mm vanaf flens)

≤50N

Max. axiale belasting van de as

≤30N

Radiale speling van as (dichtbij flens)

≤0,07 mm

Axiale speling van de as

≤0,3 mm

Speling bij nullast

≤1,5°

Technische gegevens

Specificaties 42STH hybride stappenmotor

Modelnr.

Nominale spanning

Stroom/fase

Weerstand/Fase

Inductantie/fase

Torgue vasthouden

EENantal leads

Rotortraagheid

Gewicht

Lengte L1

Max. Overbrengingsverhouding

Enkele as

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤1:91

40JXGS100K specificaties planetaire versnellingsbak

Reductieverhouding

3.82

4.88

15

19

24

56

71

91

116

212

271

346

Aantal tandwieltreinen

1

2

3

4

Lengte (L2) mm

36.9

47.4

57.7

68

Max. nominaal koppel kg. cm

30

50

80

100

Toelaatbaar koppel voor korte tijd kg.cm

90

150

240

300

Efficiëntie %

0.9

0.81

0.73

0.66

Gewicht g

200

270

330

410

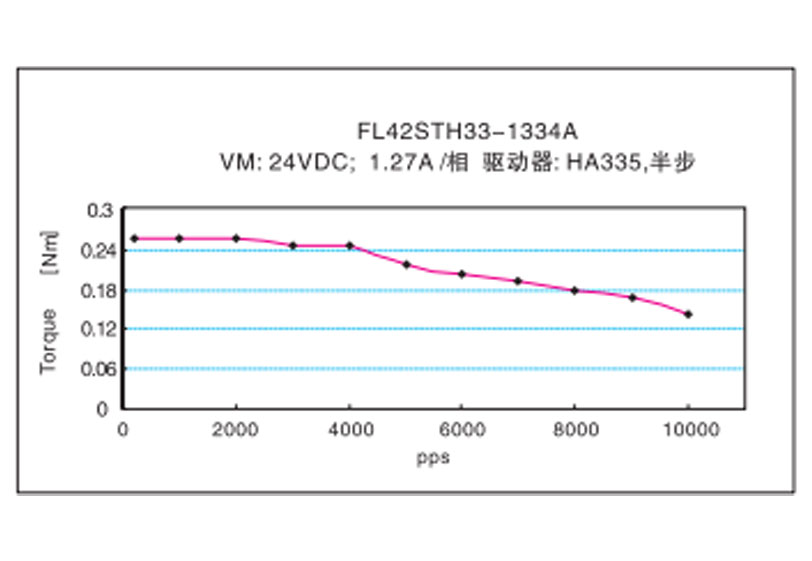

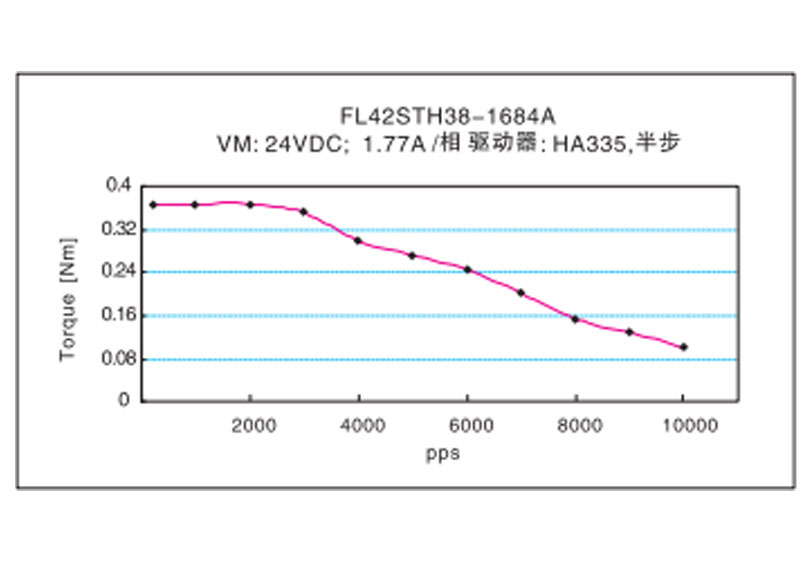

Frequentie-koppelkarakteristieken
