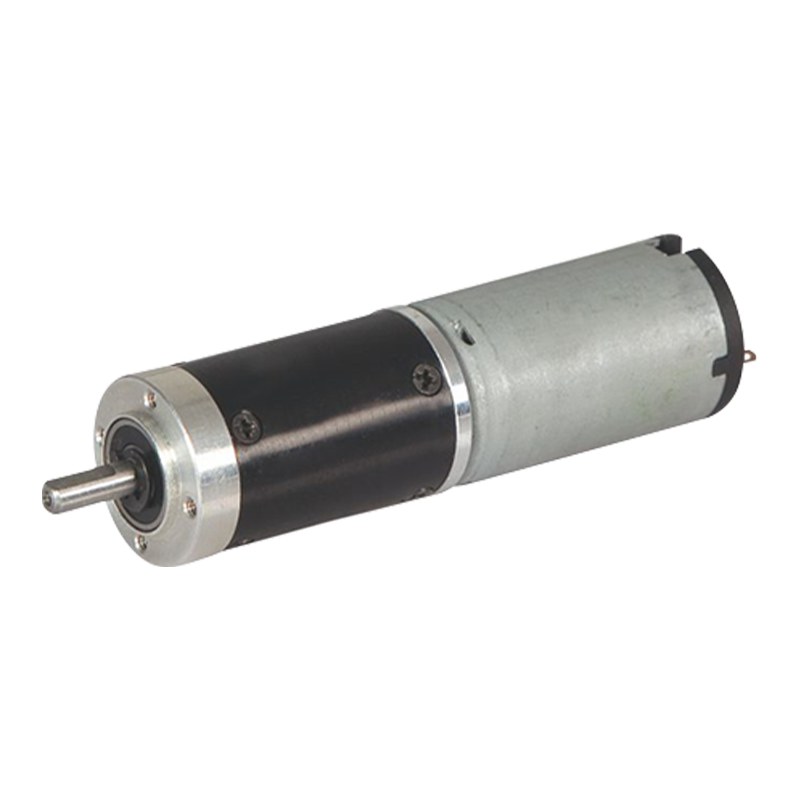

22JN10K / 22ZY38 22 mm 0,1-1N.m permanente magneet DC geborstelde planetaire reductiemotor

22JN10K / 22ZY38 22 mm 0,1-1N.m permanente magneet DC geborstelde planetaire reductiemotor

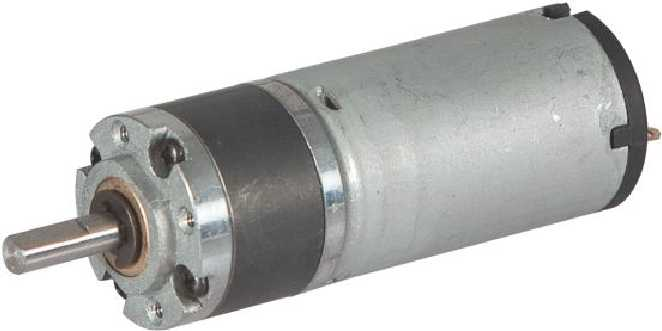

De binnenste tandwielring van de 22JN10K/22ZY38 DC planetaire reductiemotor met permanente magneet is gemaakt van metaal, met een buitendiameter van 22 mm. Het ondersteunt dubbele spanningen van 12V en 24V, heeft een onbelast toerental van 3000-6000 rpm en is geschikt voor verschillende scenario's.
Dit product combineert de eenvoudige aandrijfeigenschappen van DC-borstelmotoren met het hoge koppelversterkingsvermogen van planetaire tandwielsystemen. De belangrijkste prestatiekenmerken zijn onder meer een hoog startkoppel, lage kosten, eenvoudige bediening en grote onderhoudsflexibiliteit.

  • 22JN10K / 22ZY38 22 mm 0,1-1N.m permanente magneet DC geborstelde planetaire reductiemotor
22JN10K/22ZY38

Planetaire versnellingsbak met een buitendiameter van 22 mm,

Toegestaan belastingsbereik: 0,1N.m~1,0

PM DC planetaire reductiemotor (materiaal ringtandwiel: poedermetaal)

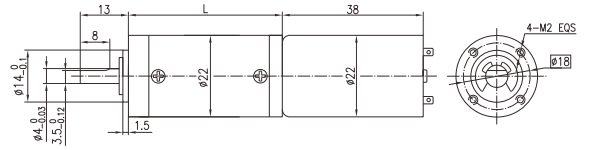

Afmetingen

De diameter van de uitgaande as van de versnellingsbak kan worden gemaaktΦ6, de aslengte kan worden gemaakt op 20,

Motortechnische gegevens

Typ

Beoordeeld

spanning

VDC

Onbelast

Snelheid

omw/min

Onbelast

Huidig

mEEN

Beoordeeld

Snelheid

omw/min

Beoordeeld

Koppel

mN.m

Uitvoer

kracht

W

Beoordeeld

actueel

mEEN

Kraam

Koppel

mN.m

Kraam

actueel

A

22ZY38B-1230

12

3000

70

2200

3

0.7

135

9.3

0.26

22ZY38B-1260

12

6000

100

5000

3

1.56

250

17

0.87

Technische gegevens reductiemotor

Configureer 22ZY38B-1230 (22ZY38B-1230 gelijkstroommotor)

Reductieverhouding

4

4.75

16

19

22

64

76

90

107

256

304

Aantal tandwieltreinen

1

1

2

2

2

3

3

3

3

4

4

Lengte (L) mm

13.0

13.0

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Onbelast toerental       r/min

750

632

188

158

136

47

39

33

28

12

10

Nominaal toerental          r/min

550

463

138

116

100

34

29

24

21

8.6

7.2

Nominaal koppel          N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.20

0.23

0.3

0.3

Max. toelaatbare belasting in korte tijd

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

Configureer 22ZY38B-1260 (22ZY38B-1260 gelijkstroommotor)

Reductieverhouding

4

4.75

16

19

22

64

76

90

107

256

304

Aantal tandwieltreinen

1

1

2

2

2

3

3

3

3

4

4

Lengte (L) mm

13.0

13.0

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Onbelast toerental      r/min

1500

1263

375

316

273

94

79

67

56

23

20

Nominaal toerental         r/min

1250

1035

313

263

227

78

66

56

47

20

16

Nominaal koppel         N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.20

0.23

0.3

0.3

Max. toelaatbare belasting in korte tijd

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

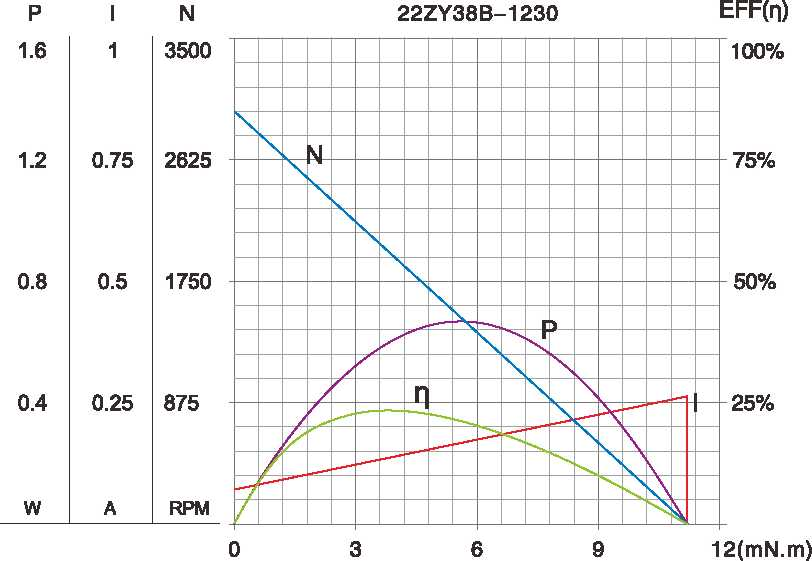

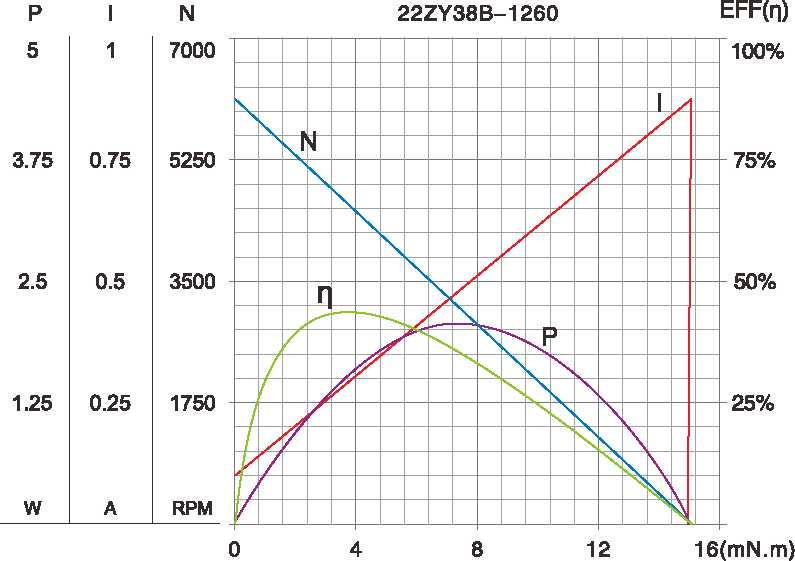

Motorkarakteristiek figuur

A-1

Technische parameters kunnen zonder voorafgaande kennisgeving worden gewijzigd.*
