Gereduceerde stappenmotor uitgelegd: typen, koppel en hoe u de juiste kiest

Een standaardstappenmotor is al een opmerkelijk nuttig apparaat: hij beweegt in nauwkeurige stappen, behoudt zijn positie zonder rem en vereist geen feedbacksensor voor de basispositionering. Maar er is een klasse toepassingen waarbij de standaardmotor tekort schiet: belastingen die meer koppel nodig hebben dan de motor kan genereren, belastingen met een hoge traagheid die versnelling weerstaan, of positioneringstaken waarbij de oorspronkelijke staphoek van 1,8 graden simpelweg niet fijn genoeg is. Een stappenmotor met tandwieloverbrenging lost alle drie deze problemen in één keer op door een versnellingsbak rechtstreeks op de motoras te bevestigen. Het resultaat is een compacte, geïntegreerde actuator die het koppel vermenigvuldigt, de snelheid verlaagt, de resolutie verbetert en moeilijke traagheidsverhoudingen temt – zonder ook maar één regel besturingscode te veranderen. In deze handleiding wordt uitgelegd hoe stappenmotoren met tandwieloverbrenging werken, wat de beschikbare tandwieltypen bieden, hoe u de juiste configuratie selecteert en waar deze motoren het beste presteren.

Wat een stappenmotor met tandwieloverbrenging is en hoe deze werkt

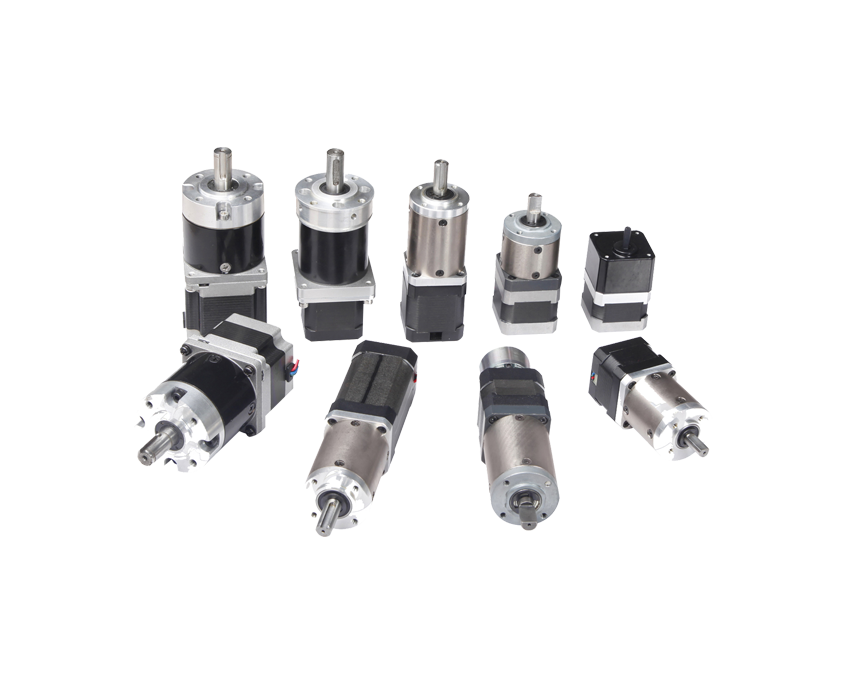

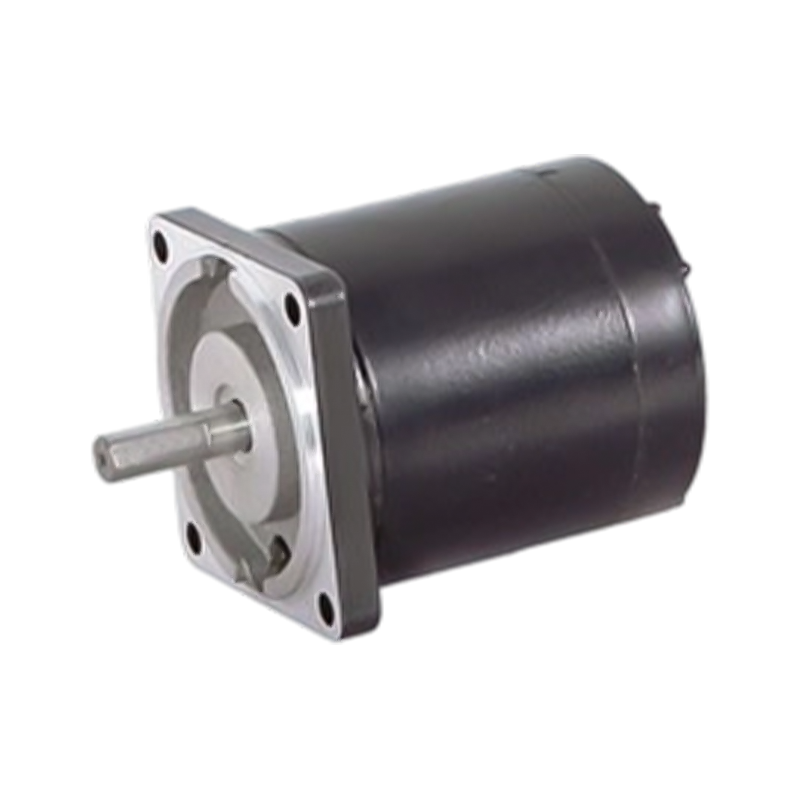

EEN aangepaste stappenmotor is een geïntegreerde eenheid die bestaat uit een stappenmotor - doorgaans een tweefasige bipolaire hybride stappenmotor - rechtstreeks gecombineerd met een versnellingsbak die aan de uitgaande as is bevestigd. De versnellingsbak is in de fabriek ontworpen en uitgelijnd, zodat de motor en de vertragingskast één enkele montageflens delen en een uniforme mechanische interface met de machine vormen. De motoras drijft de input van de versnellingsbak aan; de uitgaande as van de versnellingsbak levert beweging aan de belasting met een lagere snelheid en een proportioneel verhoogd koppel.

Het stappenmotorgedeelte werkt op dezelfde manier als een zelfstandige stappenmotor: de bestuurder zendt stap- en richtingspulsen, de motor gaat één stap (of microstap) per puls vooruit en de positie wordt in open lus gevolgd door het tellen van pulsen. De versnellingsbak verandert dit regelgedrag niet; hij transformeert eenvoudigweg de beweging aan zijn uitgang. Elke stap die de motor zet, verplaatst de uitgaande as met één staphoek gedeeld door de overbrengingsverhouding. Een motor van 1,8 graden (200 volledige stappen per omwenteling) met een 10:1 versnellingsbak produceert een effectieve staphoek van 0,18 graden en 2.000 stappen per uitgaande omwenteling. Deze vermenigvuldiging van de resolutie is een van de praktisch meest waardevolle eigenschappen van de configuratie van stappenmotoren met tandwieloverbrenging.

Koppeltransformatie volgt dezelfde verhouding. Het uitgangskoppel is gelijk aan het houdkoppel van de motor, vermenigvuldigd met de overbrengingsverhouding en de mechanische efficiëntie van de versnellingsbak. Een NEMA 17-motor met een houdkoppel van 0,5 Nm en een 10:1-versnellingsbak met een rendement van 90% levert ongeveer 4,5 Nm aan de uitgaande as, wat qua vermogen overeenkomt met een veel grotere en duurdere stappenmotor zonder tandwieloverbrenging. Deze koppelvermenigvuldiging is de reden waarom een ​​NEMA 17- of NEMA 23-stappenmotor met tandwieloverbrenging vaak een NEMA 34-motor zonder tandwieloverbrenging kan vervangen, waardoor er ruimte en gewicht in de machine wordt bespaard.

Waarom de traagheidsverhouding belangrijk is en hoe versnellingen dit oplossen

Een van de belangrijkste – en minst besproken – redenen om een versnellingsbak aan een stappenmotor toe te voegen is traagheidsafstemming. Wanneer een stappenmotor een belasting aandrijft, bepaalt de verhouding tussen de traagheid van de belasting en de traagheid van de rotor hoe goed de motor nauwkeurig kan versnellen, vertragen en stoppen. Als de traagheid van de belasting veel groter is dan de traagheid van de rotor, heeft de motor moeite om de belasting onder controle te houden tijdens dynamische bewegingen, wat resulteert in overshoot (meer stappen gezet dan opgedragen), undershoot (minder stappen gezet) of verloren stappen - allemaal vormen van positioneringsfouten die het doel van het gebruik van een stepper in de eerste plaats tenietdoen.

EEN gearbox reduces the load inertia reflected back to the motor by the square of the gear ratio. A 10:1 gearbox reduces reflected load inertia by a factor of 100. This means a motor that could not reliably control a high-inertia load directly can suddenly do so with confidence through a gearbox. The practical threshold most designers work within is a load-to-rotor inertia ratio of 10:1 or less. At higher ratios, positioning accuracy and dynamic performance degrade. If the calculated ratio without gearing exceeds this threshold, adding a gearbox is often the correct engineering response—more effective and less expensive than simply specifying a larger motor.

Er is ook een resonantievoordeel. Stappenmotoren zonder tandwielen die op lage snelheden werken, kunnen middenfrequentieresonantie vertonen - een trilling en instabiliteit die wordt veroorzaakt door de interactie tussen de stapfrequentie en de natuurlijke resonantiefrequentie van de motor. Omdat een stappenmotor met tandwieloverbrenging zijn interne motor op een hogere snelheid laat draaien (snelheid vermenigvuldigd met de overbrengingsverhouding) om dezelfde uitgangssnelheid te produceren, werkt de motor verder langs zijn snelheidskoppelcurve, weg van de resonantiezone met lage snelheid. Dit zorgt voor een soepelere, stabielere beweging aan de uitgaande as dan een motor zonder tandwielen die op dezelfde eindsnelheid draait.

De drie belangrijkste typen versnellingsbakken voor stappenmotoren

Niet alle versnellingsbakken zijn even geschikt voor stappenmotortoepassingen. Omdat stappenmotoren worden gebruikt voor positionering – met bewegingen in twee richtingen, dynamische belastingsveranderingen en nauwkeurige stop-and-hold-vereisten – moet de versnellingsbak zorgvuldig omgaan met speling, torsiestijfheid en efficiëntie. Drie typen tandwielen domineren de markt voor tandwielkasten voor stappenmotoren: planetair, tandwiel en worm. Elk heeft een duidelijk prestatieprofiel.

Planetaire versnellingsbakken

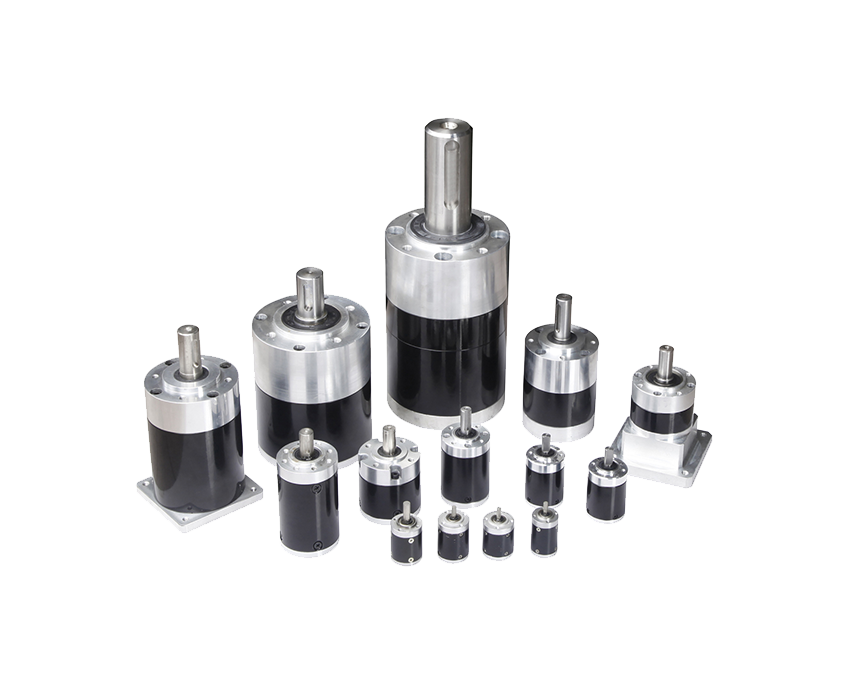

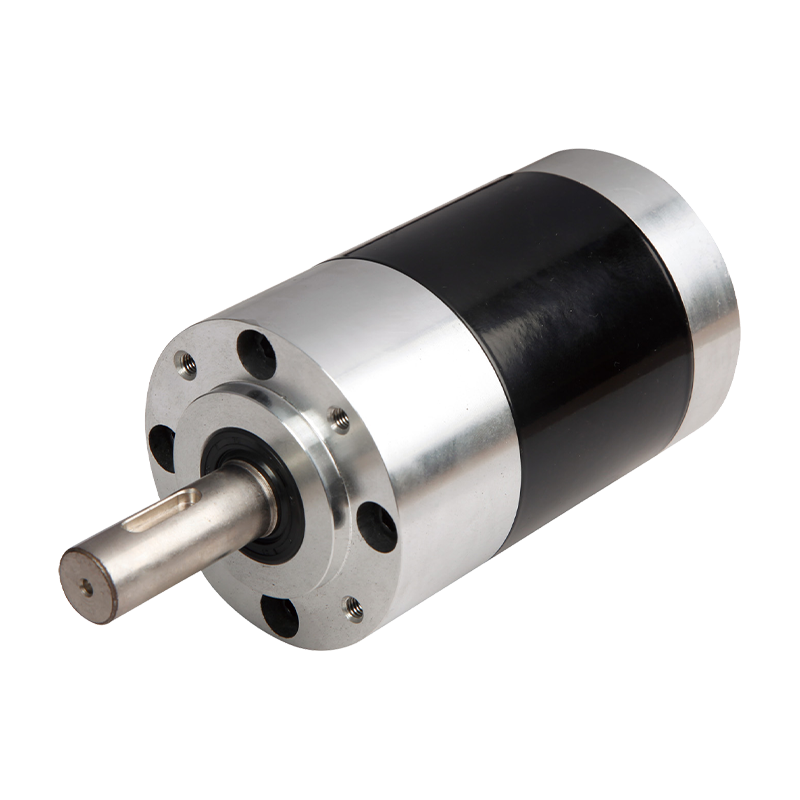

Planetaire versnellingsbakken zijn het meest gebruikte type vertragingskast voor stappenmotoren met precisietandwielen. Een planetaire trap bestaat uit een centraal zonnewiel dat wordt aangedreven door de motoras, meerdere planeetwielen die in een baan rond de zon draaien terwijl ze in ingrijping zijn met een vast buitenste ringwiel, en een drager die de beweging van het planeetwiel overbrengt naar de uitgaande as. Omdat het koppel gelijktijdig over meerdere planeetwielcontacten wordt verdeeld, bereiken planetaire tandwielkasten een hoge koppeldichtheid en een hoge torsiestijfheid in een compact, coaxiaal pakket: de uitgaande as loopt langs dezelfde as als de motoras.

Voor NEMA 17-motoren zijn precisie planetaire tandwielkasten verkrijgbaar met een speling van slechts 15 boogminuten in de economische klassen en minder dan 3 boogminuten in de hoge precisieklassen. Overbrengingsverhoudingen variëren doorgaans van 3,7:1 tot 100:1 in een eentrapseenheid, terwijl tweetrapsconfiguraties dit uitbreiden tot 369:1. Het rendement per trap bedraagt ​​doorgaans 90-97%, wat betekent dat de koppelvermenigvuldiging dicht bij de theoretische ligt en dat de warmteontwikkeling bescheiden is vergeleken met alternatieven met wormwieloverbrengingen. Planetaire vertragingskasten voor NEMA 23-motoren leveren uitgangskoppels tot 15 Nm en meer; NEMA 34 en NEMA 42 planetaire stappenmotoren met tandwieloverbrenging bereiken 120 Nm of hoger.

Aansporing-versnellingsbakken

Tandwielkasten met rechte tandwielen maken gebruik van een reeks in elkaar grijpende tandwielen met parallelle assen om de vereiste reductie te bereiken. Ze zijn eenvoudiger en goedkoper dan planetaire eenheden, en ze bieden een hoger rendement (vaak 95% of meer) omdat bij elke tandwieloverbrenging sprake is van rollend contact in plaats van glijdend contact. Rechte tandwielkasten hebben echter een grotere diameter bij dezelfde verhouding en hetzelfde koppel, ze hebben meer speling dan precisie planetaire eenheden (doorgaans 1 tot 3 graden), en ze zijn niet coaxiaal: de motor- en uitgaande assen kunnen verschoven zijn. Voor kostengevoelige toepassingen met gematigde koppelvereisten, eenvoudige schijfindelingen en geen strakke spelingsspecificaties zijn stappenmotoren met rechte tandwielen een economische keuze. Ze worden vaak gebruikt in 3D-printers, lichte CNC-toepassingen en automatisering op consumentenniveau, waarbij een paar graden speling de positioneringsnauwkeurigheid niet significant beïnvloedt.

Wormversnellingsbakken

Wormwielstappenmotoren combineren de nauwkeurige, stapgebaseerde besturing van een stappenmotor met de hoge overbrengingsverhouding, de haakse aandrijving en het zelfremmende vermogen van een wormwielkast. Verhoudingen van 17:1 tot 500:1 zijn verkrijgbaar in standaardproducten, waardoor stappenmotoren met wormwieloverbrenging geschikt zijn voor toepassingen die zeer lage uitgangssnelheden vereisen zonder meerdere versnellingstrappen. De zelfremmende eigenschap, waarbij de last de worm niet kan terugdrijven, elimineert de noodzaak van een vasthoudrem bij veel toepassingen met verticale assen of het vasthouden van lasten. De afwegingen zijn een lager rendement (40-80% afhankelijk van de verhouding), hogere warmteontwikkeling bij continu gebruik en aanzienlijk meer speling dan planetaire eenheden. Wormwielstappenmotoren zijn zeer geschikt voor poortactuatoren, lineaire heftrappen, indexeringsdraaitafels en andere toepassingen waarbij positiebehoud onder belasting vereist is en de werkcyclus intermitterend is.

Vergelijking van versnellingsbaktypes voor stappenmotortoepassingen

NEMA-framegroottes en uitgangskoppelreferentie

Stappenmotoren met tandwieloverbrenging zijn gestandaardiseerd rond NEMA-frameafmetingen, die de afmetingen van de motorplaat en het montagegatpatroon definiëren. De NEMA-aanduiding specificeert geen elektrische of koppelprestaties – die variëren afhankelijk van de motorwikkeling en lengte – maar definieert wel de fysieke vormfactor, waardoor het eenvoudig wordt om vertragingskasten te specificeren die passen op standaard motorlichamen.

• NEMA 8 (20 mm): De kleinste praktische stappenmotorgrootte. Gebruikt in medische instrumenten, kleine doseersystemen en compacte robotica waar de ruimte extreem is en de koppelvereisten laag zijn.
• NEMA 11 (28 mm): Geschikt voor laboratoriumautomatisering, kleine draaitafels en compacte actuatoren. Planetaire tandwielkasten met verhoudingen tot 100:1 en een speling tot 3 boogminuten zijn leverbaar voor deze framegrootte.

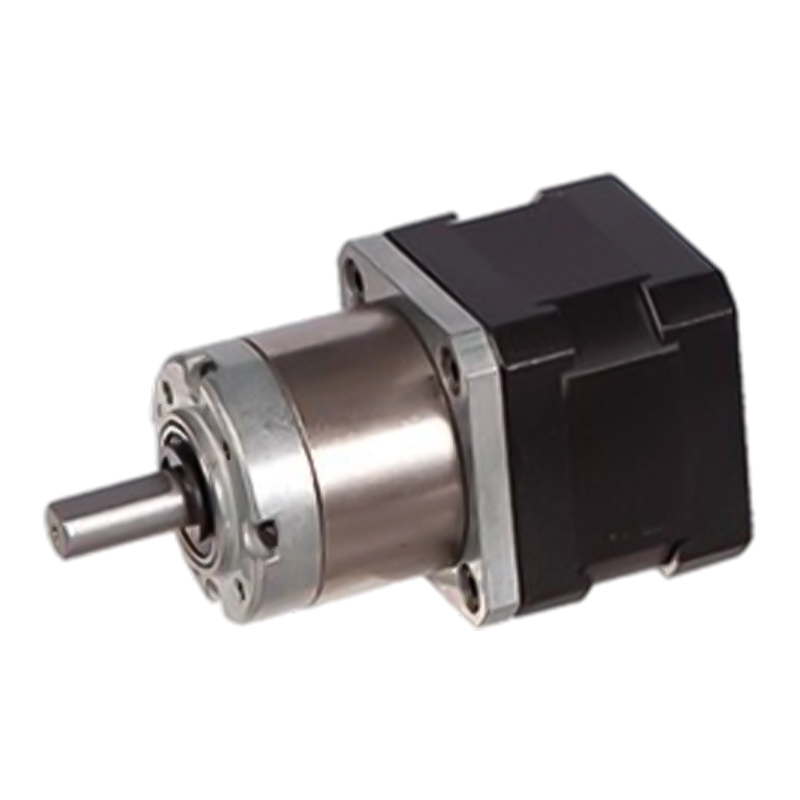

• NEMA 17 (42 mm): De meest populaire framegrootte voor stappenmotoren met reductie voor 3D-printen, desktop-CNC, robotica en licht-industriële automatisering. Planetaire tandwielkasten voor NEMA 17 leveren uitgangskoppels tot 3 Nm en verhoudingen van 3,7:1 tot 369:1. De vierkante frontplaat van 42 mm wordt breed ondersteund door ecosystemen van mechanisch ontwerp.
• NEMA 23 (57 mm): De standaard voor industriële lichte automatisering, transportbanden, feeders en CNC-apparatuur uit het middensegment. NEMA 23-stappenmotoren met planetaire tandwieloverbrenging bereiken uitgangskoppels tot 15 Nm of meer. Een NEMA 23-stappenmotor met tandwielverhouding van 10:1 kan vaak een NEMA 34-motor zonder tandwieloverbrenging vervangen tegen lagere kosten en met een kleinere voetafdruk.
• NEMA 34 (86 mm) en NEMA 42 (110 mm): Gebruikt in zware CNC-routers, industriële automatiseringsapparatuur en positioneringssystemen met hoog koppel. NEMA 34-motoren met planetaire tandwieloverbrenging bereiken uitgangskoppels tot 120 Nm; NEMA 42-configuraties breiden dit verder uit.

Belangrijkste toepassingsgebieden voor stappenmotoren met tandwieloverbrenging

De combinatie van op stappen gebaseerde regeling met open lus, een hoog uitgangskoppel, een fijne effectieve resolutie en een compacte geïntegreerde verpakking, maakt stappenmotoren met tandwieloverbrenging tot de voorkeursactuator in een breed scala van industrieën.

Industriële automatisering en robotica

Stappenmotoren met tandwieloverbrenging zijn standaardactuators in cartesiaanse robots, portaalsystemen, roterende indexeerders en pick-and-place-machines. De planetaire stappenmotor met NEMA 23- of NEMA 34-grootte levert het koppel en de resolutie die nodig zijn voor nauwkeurige aspositionering zonder de kosten van een servosysteem. De op zichzelf staande stap-en-richtinginterface vereenvoudigt het controllerontwerp: de meeste PLC's en bewegingscontrollers kunnen een stappenmotor rechtstreeks aansturen zonder extra feedbackinfrastructuur.

Medische en laboratoriuminstrumenten

Vloeistofdoseersystemen, spuitpompen, monstertrappen voor analytische instrumenten en diagnostische apparatuur maken gebruik van compacte stappenmotoren met tandwieloverbrenging – vaak NEMA 11 of NEMA 17 met planetaire tandwielkasten – waarbij nauwkeurige, herhaalbare positionering in een klein pakket van cruciaal belang is. Het vermogen om positie vast te houden zonder voortdurend stroomverbruik is waardevol bij op batterijen werkende instrumenten of instrumenten met een lage temperatuur waarbij de motorbekrachtiging tijdens inactieve perioden tot een minimum moet worden beperkt.

3D-printen en desktop-CNC

Extruderaandrijvingen en Z-as-spindelaandrijvingen in 3D-printers maken gewoonlijk gebruik van NEMA 17 planetaire stappenmotoren met tandwieloverbrenging om het beschikbare koppel voor het duwen van filament of het optillen van de printkop tegen de zwaartekracht in te vermenigvuldigen. De verbeterde resolutie van de overbrengingsverhouding maakt ook een fijnere laaghoogteregeling bij de spindel mogelijk zonder over te schakelen naar een driverconfiguratie met hogere microstappen.

Verpakkingsmachines

Indexeringstransporteurs, labelapplicators, doptorquers en vulkoppen in verpakkingslijnen gebruiken stappenmotoren met tandwieloverbrenging vanwege hun herhaalbare, programmeerbare positionering en hun vermogen om positie tussen bewegingen vast te houden zonder een aparte parkeerrem. Wormwielaangedreven stappenmotoren worden specifiek gebruikt in verticale vul- en afdekstations waar de belasting niet terug mag rijden wanneer de motor spanningsloos is.

Poortaandrijvingen en actuatoren

Wormwielstappenmotoren zijn zeer geschikt voor geautomatiseerde poort-, deur- en klepactuatoren waarbij de zelfvergrendelende eigenschap het mechanisme op zijn plaats houdt zonder continue motorhoudstroom. Dankzij de hoge reductieverhouding kan een kleine motor het koppel genereren dat nodig is om zware poorten te bewegen of veerbelaste klepmechanismen te overwinnen zonder een te groot motorlichaam.

Hoe u de juiste stappenmotor met tandwieloverbrenging selecteert

Om een stappenmotor met tandwieloverbrenging correct te selecteren, moet u verschillende onderling afhankelijke parameters in een specifieke volgorde doorlopen. Het overslaan van stappen – met name de traagheidscontrole en de evaluatie van de thermische werkcyclus – leidt tot een motor die op de werkbank werkt, maar tijdens gebruik faalt.

Definieer eerst het belasting- en bewegingsprofiel

Voordat u naar een motordatablad kijkt, stelt u de toepassingsvereisten vast: vereist uitgangskoppel (inclusief een servicefactor voor piekbelastingen en versnelling), vereiste uitgangssnelheid in RPM, bewegingsprofiel (acceleratietijd, verplaatsing, vertragingstijd) en inschakelduur (percentage van de tijd dat de motor actief beweegt versus vasthouden of spanningsloos is). Deze parameters bepalen elke stroomafwaartse selectiebeslissing. Uitgangskoppel en snelheid bepalen samen de mechanische vermogensbehoefte; De inschakelduur bepaalt of thermische classificaties bindende beperkingen worden.

Kies samen de overbrengingsverhouding en het motorformaat

De overbrengingsverhouding moet zo worden gekozen dat de bedrijfssnelheid van de motor in het bovenste gedeelte van het bruikbare snelheidsbereik ligt - doorgaans 200 tot 600 tpm voor de meeste hybride stappenmotoren - waar de koppel-snelheidscurve nog steeds redelijk vlak is. Door de motor op zeer lage snelheden te laten draaien (minder dan 100 tpm zonder overbrenging), komt deze in de resonantiegevoelige zone terecht en levert dit een minder stabiele beweging op dan wanneer hij sneller door een versnellingsbak wordt aangedreven. Zodra het doelmotortoerental is bepaald, is de verhouding eenvoudigweg het motortoerental gedeeld door het vereiste uitgangstoerental. Controleer of het resulterende uitgangskoppel (motorhoudkoppel x overbrengingsverhouding x rendement) voldoet aan de belastingseis, inclusief de servicefactor. Als dit niet het geval is, vergroot dan de motorframegrootte of verhoog de verhouding.

Controleer de traagheidsverhouding tussen belasting en rotor

Bereken de traagheid van de belasting (inclusief de uitgaande as van de versnellingsbak, de koppeling en alle mechanische componenten tussen de uitgang van de versnellingsbak en de eindbelasting) en deel deze door de rotortraagheid van de geselecteerde motor. De gereflecteerde belastingtraagheid (belastingtraagheid gedeeld door de overbrengingsverhouding in het kwadraat) is wat belangrijk is voor de motor. Probeer de verhouding van de gereflecteerde traagheid tot rotortraagheid onder de 10:1 te houden voor stabiele dynamische prestaties. Als de verhouding dit overschrijdt, verhoog dan de overbrengingsverhouding of kies een motor met een grotere rotortraagheid. Stappenmotoren met gesloten lus en encoderfeedback kunnen hogere traagheidsverhoudingen tolereren dan systemen met open lus, omdat de controller verloren stappen kan detecteren en corrigeren.

Evalueer de speling ten opzichte van de toepassingsvereisten

Speling is de hoekspeling op de uitgaande as wanneer de motor van richting verandert; de uitgaande as beweegt niet totdat de tandwielspeling is ingenomen. Bij toepassingen waarbij de last altijd in één richting beweegt (doseerpompen, transportbanden met één richting) heeft speling geen praktisch effect. Bij bidirectionele positioneringstoepassingen beperkt speling de reproduceerbare positioneringsnauwkeurigheid direct. Economy planetaire tandwielkasten bieden een speling van ongeveer 50 boogminuten; nauwkeurige planetaire graden brengen dit terug tot 15 boogminuten; hoge precisie soorten bereiken 3 boogminuten of minder. Specificeer de strengste spelingsgraad die de toepassing werkelijk vereist (niet de strengste die beschikbaar is), omdat uiterst nauwkeurige versnellingsbakken een aanzienlijke kostenpremie met zich meebrengen.

Bevestig de mechanische interface van de versnellingsbak

Controleer of de geselecteerde diameter van de uitgaande as van de versnellingsbak, de spiebaanspecificatie, de maximaal toegestane radiale belasting en de maximaal toegestane axiale belasting compatibel zijn met de koppeling of het aangedreven onderdeel. Tandwielkasten voor stappenmotoren hebben toegestane radiale en axiale belastingswaarden gedefinieerd die, indien overschreden, de slijtage van de lagers versnellen en de levensduur van de versnellingsbak verkorten. Als de toepassing aanzienlijke overhangende (radiale) belastingen met zich meebrengt, zoals een rondsel of riemschijf die rechtstreeks op de uitgaande as is gemonteerd zonder extra ondersteuning, zorg er dan voor dat het lagervermogen van de versnellingsbak geschikt is voor de belasting bij bedrijfssnelheid.
