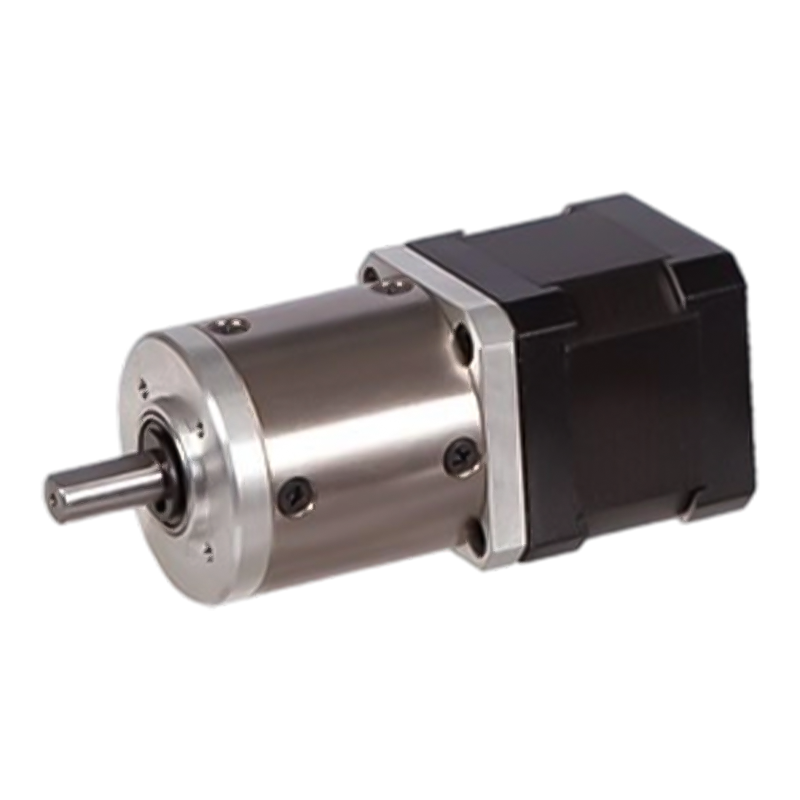

42JX150K/42STH 80N hybride planetaire tandwielstappenmotor

42JX150K/42STH 80N hybride planetaire tandwielstappenmotor

De 42JX150K/42STH hybride stappenmotor met planetaire reductiemotor is een krachtige hybride stappenmotor die de voordelen van een planetaire tandwielreductor combineert, geschikt voor toepassingen die hoge precisie en een hoog koppel vereisen. De motor maakt gebruik van een metalen ringtandwielmateriaal om stabiliteit en duurzaamheid onder hoge belastingsomstandigheden te garanderen. De maximaal toegestane radiale belasting is 80N, de maximaal toegestane axiale belasting is 30N, de radiale speling is slechts 0,06 mm en de axiale speling is 0,3 mm, met een speling van minder dan 1,5° bij onbelaste toestand. Deze parameters geven aan dat de motor mechanische prestaties en nauwkeurige bewegingsbesturingsmogelijkheden heeft. Bovendien biedt de motor verschillende specificaties, waaronder verschillende elektrische parameters voor spanning, stroom, weerstand en inductie, evenals meerdere reductieverhoudingen en overbrengingstrappen, om aan de behoeften van verschillende toepassingsscenario's te voldoen. Door een geoptimaliseerd ontwerp en hoogwaardige productieprocessen blinkt deze motor uit in efficiëntie, betrouwbaarheid en levensduur, waardoor hij een ideale keuze is voor industriële automatisering, precisie-instrumenten en robotica-technologiegebieden.

  • 42JX150K/42STH 80N hybride planetaire tandwielstappenmotor
42JX150K/42STH

Versterkte versnellingsbak met een buitendiameter van 42 mm,

Toegestaan belastingsbereik: 3N.m~10N.m

Planetaire tandwielstappenmotor (materiaal ringtandwiel: metaal)

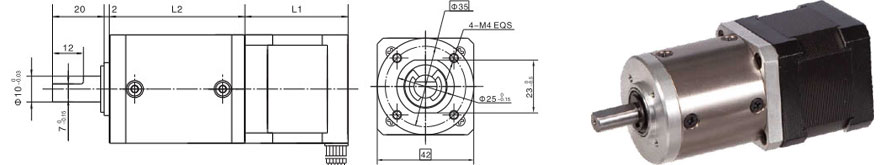

Afmetingen

Planetaire versnellingsbak

Ringmateriaal

Metaal

Lager aan de uitgang

Kogellagers

Max. Radiale belasting (10 mm vanaf flens)

≤80N

Max. axiale belasting van de as

≤30N

Radiale speling van as (dichtbij flens)

≤0,06nn

Axiale speling van de as

≤0,3 mm

Speling bij nullast

≤1,5°

Technische gegevens

Specificaties 42STH hybride stappenmotor

Modelnr.

Nominale spanning

Stroom/fase

Weerstand/Fase

Inductantie/fase

Torgue vasthouden

EENantal leads

Rotortraagheid

Gewicht

Lengte L1

Max. Overbrengingsverhouding

Enkele as

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0956A

4

0.95

4.2

2.5

1.6

6

35

0.22

34

≤ 1:264

42STH33-0406A

9.6

0.4

24

15

1.6

6

≤ 1:264

42STH33-0316A

12

0.31

38.5

21

1.6

6

≤1:264

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

≤1:189

42STH38-1206A

4

1.2

3.3

3.2

2.6

6

54

0.28

40

≤1:100

42STH38-0806A

6

0.8

7.5

6.7

2.6

6

≤1:100

42STH38-0406A

12

0.4

30

30

2.6

6

≤1:100

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

≤1:71

A Enkele as, B Dubbele as

Specificaties planetaire versnellingsbak 42JX150K

Reductieverhouding

3.5

14

17

21

49

61

84

104

126

172

212

294

Aantal tandwieltreinen

1

2

3

4

Lengte (L2) mm

32.5

39.2

45.9

52.6

Max. nominaal koppel kg. cm

30

50

90

150

Toelaatbaar koppel voor korte tijd kg.cm

90

150

270

450

Efficiëntie %

0.9

0.81

0.73

0.66

Gewicht g

320

420

520

620
