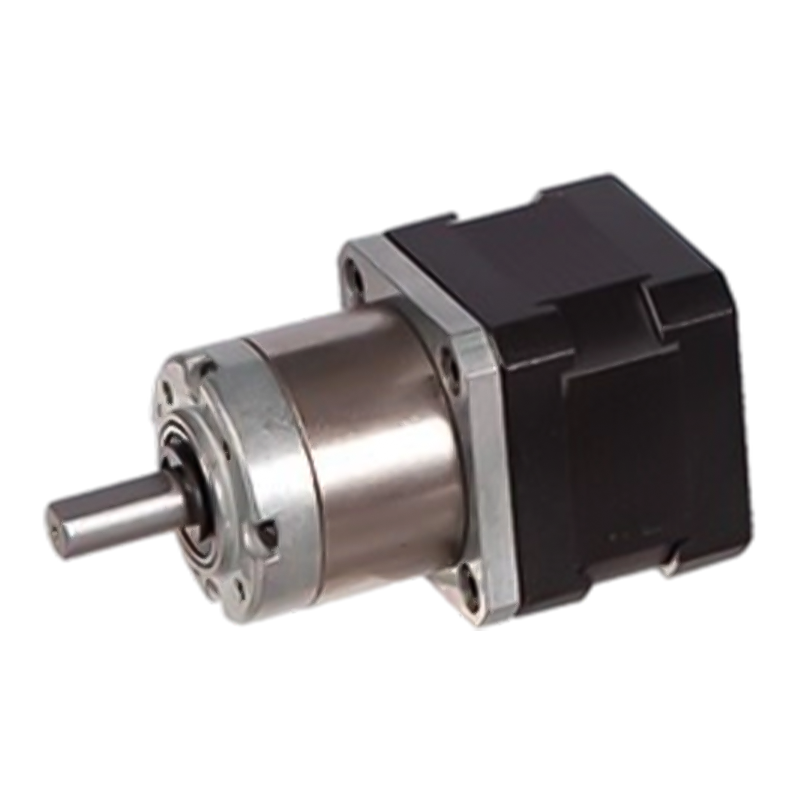

36JXES60K/42STH 12v/24v planetaire tandwielstappenmotor

36JXES60K/42STH 12v/24v planetaire tandwielstappenmotor

36JXES60K/42STH kan worden geselecteerd in de binnenring van twee materialen: poedermetaal (model 36JXF60K), metaal (model 36JXE60K), ondersteunt 12v/24v dubbele spanningsomgeving, maximaal toegestane radiale belasting ≤50N.
De structuur van de planetaire tandwieltrein zorgt ervoor dat de belasting gelijkmatig over elk planetair wiel wordt verdeeld, waardoor de kracht op een enkel tandwiel wordt verminderd, waardoor trillingen en geluid worden verminderd. Tegelijkertijd zijn de loopeigenschappen van de stappenmotor ook relatief stabiel en kunnen de uitgangsprestaties relatief stabiel worden gehouden onder verschillende belastingen en snelheden. Daarom heeft de planetaire vertragingsstappenmotor een goede stabiliteit tijdens bedrijf en kan hij een soepele vermogensafgifte leveren.

  • 36JXES60K/42STH 12v/24v planetaire tandwielstappenmotor
36JXES60K/42STH

36 mm standaard versnellingsbak,

Toegestaan belastingsbereik: 1,8 N.m~6,0N.m

Planetaire tandwielstappenmotor (materiaal ringtandwiel: metaal en poedermetaal)

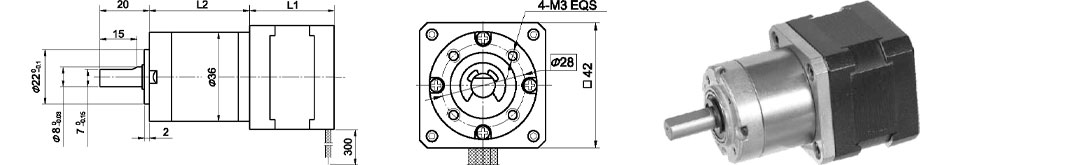

Afmetingen

Ringtandwiel kan worden geselecteerd uit de twee materialen: Poedermetaal (Type: 36JXF60K), Metaal (Type: 36JXE60K)

Planetaire versnellingsbak

Ringmateriaal

E Type: Metaal F Type: Poedermetaal

Lager aan de uitgang

Kogellagers

Max. Radiale belasting (10 mm vanaf flens)

≤50N

Max. axiale belasting van de as

≤30N

Radiale speling van as (dichtbij flens)

≤0,07 mm

Axiale speling van de as

≤0,3 mm

Speling bij nullast

≤1,5°

Technische gegevens

Specificaties 42STH hybride stappenmotor

Modelnr.

Nominale spanning

Stroom/fase

Weerstand/Fase

Inductantie/fase

Torgue vasthouden

EENantal leads

Rotortraagheid

Gewicht

Lengte L1

Max. Overbrengingsverhouding

Enkele as

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0316A

12

0.31

38.5

21

1.6

6

35

0.22

34

≤1:100

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

≤1:71

36JXES60K Specificaties planetaire versnellingsbak

Reductieverhouding

3.71

5.18

14

19

27

51

71

100

139

Aantal tandwieltreinen

1

2

3

Lengte (L2) mm

27

34.1

41

Max. nominaal koppel kg. cm

6

24

50

Toelaatbaar koppel voor korte tijd kg.cm

20

70

150

Efficiëntie %

0.9

0.81

0.73

Gewicht g

195

210

290

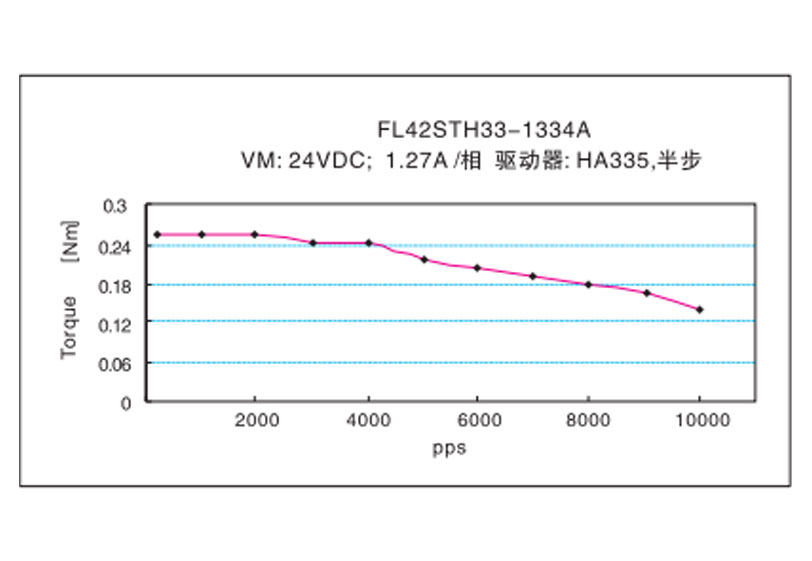

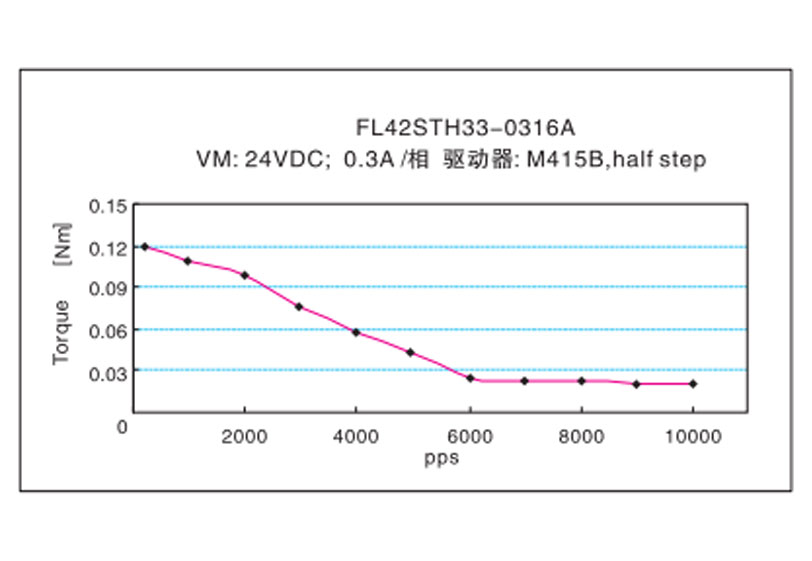

Frequentie-koppelkarakteristieken
