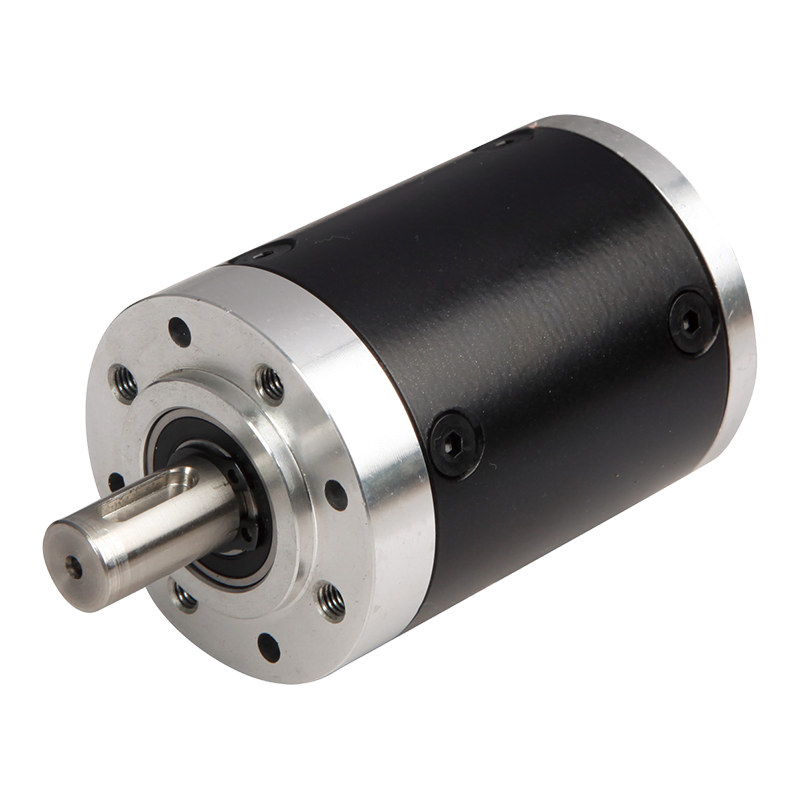

52JXML200K 52 mm 90% overbrengingsverhouding Spiraalvormige planetaire versnellingsbak met laag geluidsniveau

52JXML200K 52 mm 90% overbrengingsverhouding Spiraalvormige planetaire versnellingsbak met laag geluidsniveau

De 52JXML200K 52 mm spiraalvormige planetaire versnellingsbak met laag geluidsniveau is een krachtige, geluidsarme reducer die speciaal is ontworpen voor toepassingen die hoge precisie en efficiëntie vereisen. This product features a housing made of metal and plastic materials, ensuring its robustness and lightweight characteristics. Het lager van de uitgaande as maakt gebruik van wentellagers, met een maximaal toegestane radiale belasting van 200N, een maximaal toegestane axiale belasting van 100N, een radiale speling van de as van minder dan 0,04 mm, een axiale speling van de as van minder dan 0,3 mm en een speling bij nullast van minder dan 1°. These parameters guarantee the stability and reliability of the gearbox during operation. Additionally, the maximum shaft press fit force is 300N, further enhancing its load-bearing capacity. De transmissie-efficiëntie van deze versnellingsbak reikt tot 90%, met een nominaal tolerantiekoppel van 4N.m en een maximaal tijdelijk tolerantiekoppel van 12N.m. Het werkt binnen een temperatuurbereik van -10°C tot 80°C en een relatieve vochtigheidsbereik van 20% tot 85%RH, met een aanbevolen invoersnelheid van ≤4000rpm en invoer en uitvoer in dezelfde richting.

  • 52JXML200K 52 mm 90% overbrengingsverhouding Spiraalvormige planetaire versnellingsbak met laag geluidsniveau
52 mm spiraalvormige planetaire versnellingsbak 52JXML200K

52 mm spiraalvormige tanden geluidsarme planetaire versnellingsbak,

Toegestaan belastingsbereik: 2N.m〜20N.m

Planetaire versnellingsbak met laag geluidsniveau

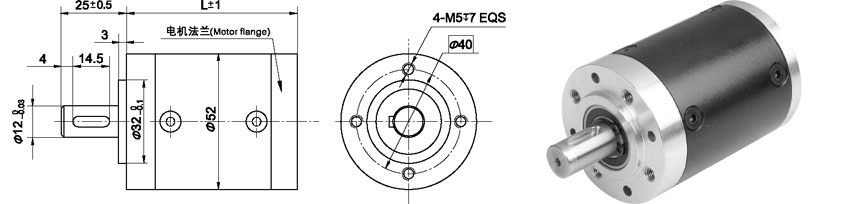

Afmetingen

Parameter

Overbrengingsverhoudingparameter

Overbrengingsverhouding

L-afmeting

Astanden, startstructuur

Gecombineerde startstructuur

Fase 1

4,5 ~ 8

56

65

Fase 2

20 ~ 64

71

80

Fase 3

91 ~ 512

87

96

Parameter

Parameter

Fase 1

Fase 2

Fase 3

Transmissie-efficiëntie

90%

81%

73%

Nominaal tolerantiekoppel

4Nm

12N.m

20Nm

Max. momentaan tolerantiekoppel

Drie keer het nominale koppel

Bedrijfstemperatuur

-10℃~ 80℃

Omgevingsvochtigheid bij gebruik

20% 〜85% RV

Aanbevolen invoersnelheid

≤4000 tpm

Invoer- en uitvoerrichting

Dezelfde richting

Technische gegevens

Materiaal behuizing

Metaal Kunststof spiraalvormig

Lager aan de uitgang

Kogellagers

Max. Radiale belasting (10 mm vanaf flens)

≤200N

Max. axiale belasting van de as

≤100N

Radiale speling van as (dichtbij flens)

≤0,04 mm

Axiale speling van de as

≤0,3 mm

Speling bij nullast

≤1°

Asperspassingskracht, max

≤300N
