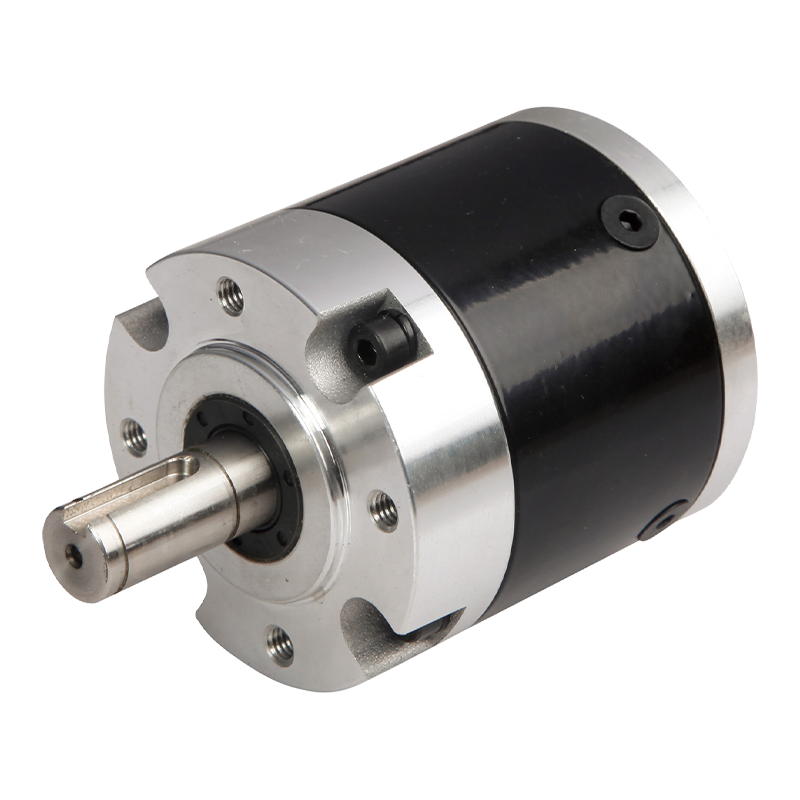

56JXL300K 56 mm 300N planetaire versnellingsbak met laag geluidsniveau

56JXL300K 56 mm 300N planetaire versnellingsbak met laag geluidsniveau

De 56JXL300K planetaire versnellingsbak met laag geluidsniveau is een krachtig product dat speciaal is ontworpen voor toepassingen met hoge precisie en weinig geluid. Deze versnellingsbak is voorzien van een planetaire tandwielstructuur met spiraalvormige tanden van 56 mm en een laag geluidsniveau, waardoor een koppelbereik van 3 N.m tot 30 N.m mogelijk is, waardoor hij geschikt is voor verschillende industriële automatiseringsapparatuur en precisiemachines. Het behuizingsmateriaal bestaat uit metalen en kunststof spiraalvormige tanden, wat robuustheid en duurzaamheid garandeert. Het lagertype van de uitgaande as is een wentellager, met een maximaal toegestane radiale belasting van 200N en een maximaal toegestane axiale belasting van 100N. De radiale speling van de as is minder dan 0,04 mm en de axiale speling is minder dan 0,3 mm, met een speling bij nullast van 1,5°. De maximale perspassingskracht van de as bedraagt ​​300N, wat een stabiele werking onder hoge belasting garandeert. De parameters van de overbrengingsverhouding omvatten fase één, twee, drie en vier, die overeenkomen met verschillende transmissie-efficiënties en nominale tolerantiekoppels, en voldoen aan de vereisten van verschillende toepassingsscenario's. Het bereik van de bedrijfstemperatuur is -10°C tot 80°C, met een omgevingsvochtigheid van 20% tot 85% RH, en een aanbevolen invoersnelheid van niet meer dan 4000 tpm.

  • 56JXL300K 56 mm 300N planetaire versnellingsbak met laag geluidsniveau
56 mm planetaire versnellingsbak 56JXL300K

56 mm spiraalvormige tanden geluidsarme planetaire versnellingsbak,

Toegestaan belastingsbereik: 3N.m〜30N.m

Planetaire versnellingsbak met laag geluidsniveau

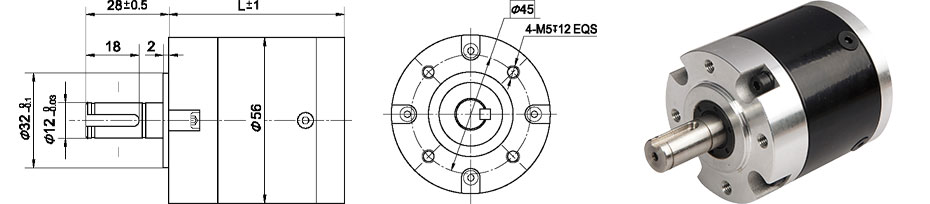

Afmetingen

Parameter

Overbrengingsverhoudingparameter

Overbrengingsverhouding

L-afmeting

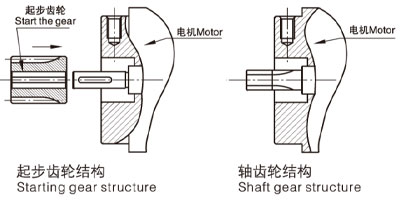

Astanden, startstructuur

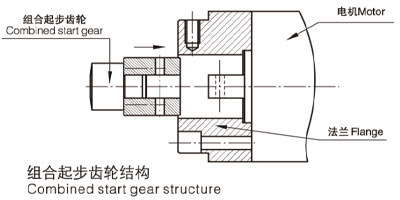

Gecombineerde startstructuur

Fase 1

4,2 ~9

47

64

Fase 2

15 ~38

59

72

Fase 3

54 ~ 163

78

91

Fase 4

196 ~ 691

90

103

Parameter

Parameter

Fase 1

Fase 2

Fase 3

Fase 4

Transmissie-efficiëntie

0.9

0.81

0.73

0.66

Nominaal tolerantiekoppel

3Nm

12N.m

20Nm

30Nm

Max. momentaan tolerantiekoppel

Drie keer het nominale koppel

Bedrijfstemperatuur

-10℃~ 80℃

Omgevingsvochtigheid bij gebruik

20% ~ 85% RV

Aanbevolen invoersnelheid

≤4000 tpm

Invoer- en uitvoerrichting

Dezelfde richting

Technische gegevens

Materiaal behuizing

Meta"Plastic spiraalvormig

Lager aan de uitgang

Kogellagers

Max. Radiale belasting (10 mm vanaf flens)

≤200N

Max. axiale belasting van de as

≤100N

Radiale speling van as (dichtbij flens)

≤0,04 mm

Axiale speling van de as

≤0,3 mm

Speling bij nullast

≤1,5°

Asperspassingskracht, max

≤300N

Motormatchingschema

Module

Aantal tanden

Fase 1

Fase 2

Fase 3

Fase 4

0.8

15

4.2

15

54

196

76

12

5

18

65

233

90

275

325

383

6

9

32

117

420

38

138

502

163

285

691
