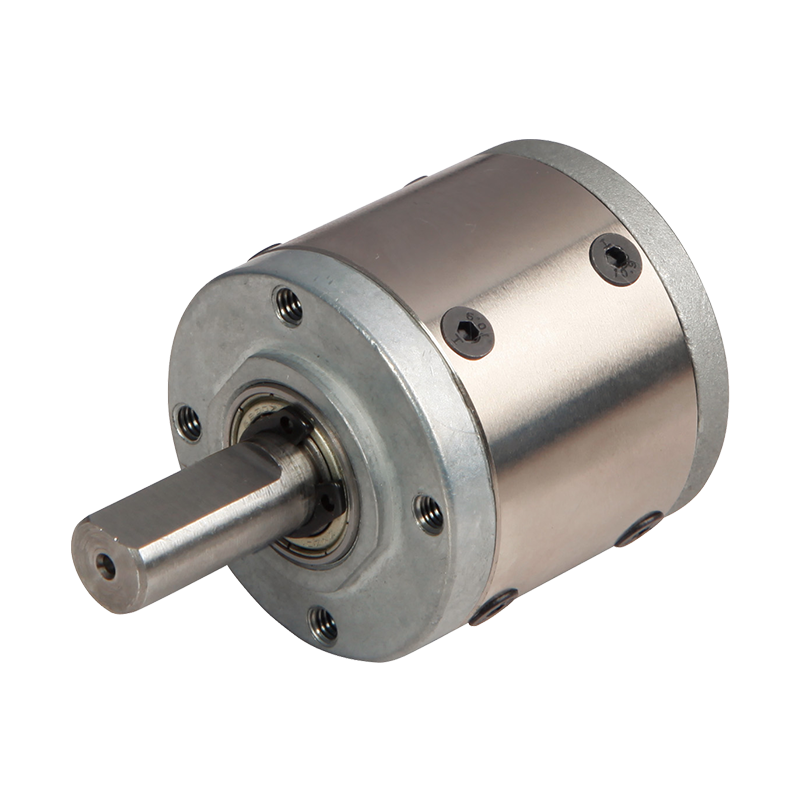

42JXL100K 42 mm breed bedrijfstemperatuurbereik Planetaire versnellingsbak met laag geluidsniveau

42JXL100K 42 mm breed bedrijfstemperatuurbereik Planetaire versnellingsbak met laag geluidsniveau

De 42JXL100K geluidsarme planetaire versnellingsbak is voorzien van een spiraalvormige binnenring van metaal en kunststof met een buitendiameter van 42 mm en wordt aangedreven door een wentellager. De maximaal toegestane radiale belasting is 80N, de bedrijfstemperatuur is -10℃~ 80℃ en de aanbevolen invoersnelheid is 4000 tpm.
Met een laag geluidsniveau, hoge transmissie en stabiele dynamische respons is het geschikt voor servosystemen en medische apparatuur, zoals veegrobots, elektrische gordijnen, chirurgische robots, infuuspompen, beeldapparatuur, enz.

  • 42JXL100K 42 mm breed bedrijfstemperatuurbereik Planetaire versnellingsbak met laag geluidsniveau
42 mm planetaire versnellingsbak 42JXL100K

42 mm spiraalvormige tanden geluidsarme planetaire versnellingsbak,

Toegestaan belastingsbereik: 1N.m〜10N.m

Planetaire versnellingsbak met laag geluidsniveau

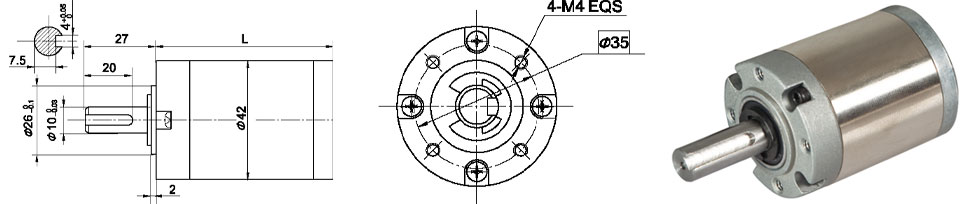

Afmetingen

Parameter

Overbrengingsverhoudingparameter

Overbrengingsverhouding

L-afmeting

Fase 1

3,7 ~ 5,2

31.5

Fase 2

14~27

42.1

Fase 3

51 ~139

52.5

Fase 4

189 ~720

62.9

Parameter

Parameter

Fase 1

Fase 2

Fase 3

Fase 4

Transmissie-efficiëntie

90%

81%

73%

66%

Nominaal tolerantiekoppel

1Nm

4Nm

8Nm

10Nm

Max. momentaan tolerantiekoppel

Drie keer het nominale koppel

Bedrijfstemperatuur

-10℃~ 80℃

Omgevingsvochtigheid bij gebruik

20% ~ 85% RV

Aanbevolen invoersnelheid

≤4000 tpm

Invoer- en uitvoerrichting

Dezelfde richting

Technische gegevens

Materiaal behuizing

Metaal Kunststof spiraalvormig

Lager aan de uitgang

Kogellagers

Max. Radiale belasting (12 mm vanaf flens)

≤80N

Max. axiale belasting van de as

≤30N

Radiale speling van as (dichtbij flens)

≤0,06 mm

Axiale speling van de as

≤0,3 mm

Speling bij nullast

≤1,5°

Asperspassingskracht, max

≤150N
