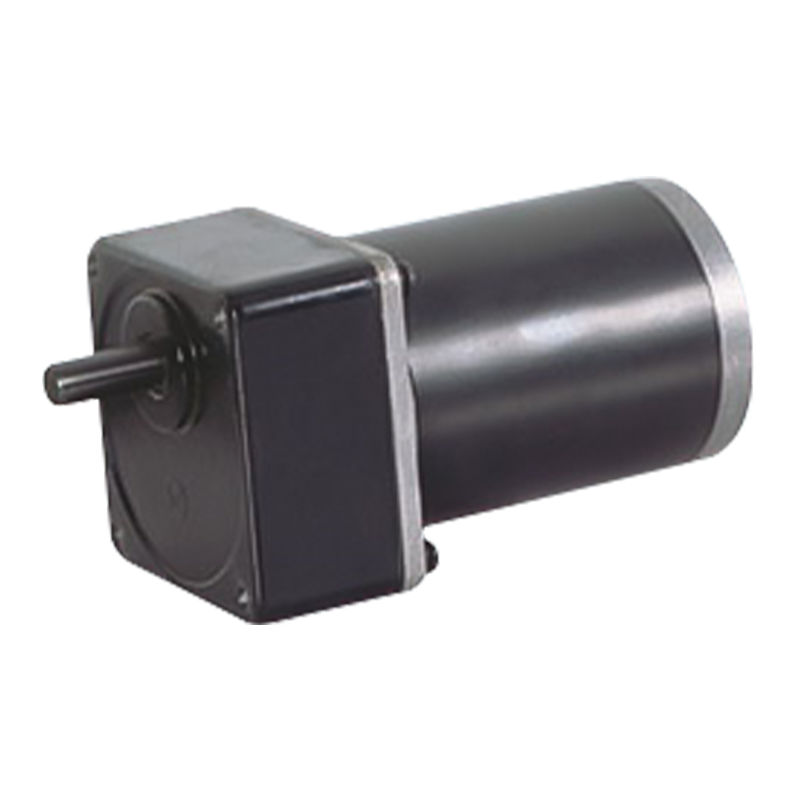

90JB200K / 80ZY115 2000-3000 tpm 20N.m Permanente magneet DC geborstelde tandwielmotor

90JB200K / 80ZY115 2000-3000 tpm 20N.m Permanente magneet DC geborstelde tandwielmotor

De 90JB200K/80ZY115 DC-reductiemotor met permanente magneet is een aandrijfeenheidgroep met een buitendiameter van 90 mm, die een koppelbelasting van 20 N.m en een onbelast toerental van 2000-3000 tpm mogelijk maakt.
Het parallelle tandwielmechanisme kan het uitgangskoppel verhogen, door een redelijk ontwerp van de overbrengingsverhouding, kan voldoen aan de behoeften van verschillende belastingen, geschikt voor apparatuur die een groot koppel vereist, zoals robots, elektrische voertuigen, enz. De efficiëntie van parallelle tandwieloverbrenging is hoger, wat het vermogen van de motor effectief kan overbrengen en energieverlies kan verminderen, en is geschikter voor sommige gelegenheden die een hoge energie-efficiëntie vereisen.

  • 90JB200K / 80ZY115 2000-3000 tpm 20N.m Permanente magneet DC geborstelde tandwielmotor
90JB200K/80ZY115

Toegestaan ​​belastingsbereik: 20N.m

PM DC-tandwielmotor

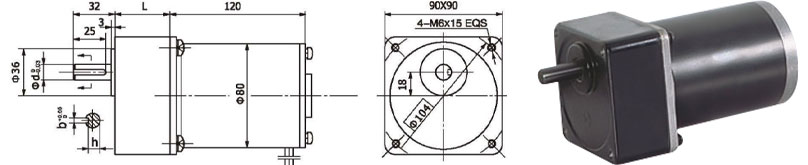

Afmetingen

(1) Standaardconfiguratie: Diameter d=15, spiebaan b=5, h=12
(2) Optioneel: Diameter=12, Spiebaan b=4,h=9,5

Motortechnische gegevens

TYPE

Nominale spanning VDC

Onbelast toerental r/min

Nullaststroom A

Nominale snelheid r/min

Nominaal koppel N.m

Uitgangsvermogen W

Nominale stroom A

Stall-koppel N.m

Blokstroom A

80ZY115-2420

24

2000

0.3

1700

0.32

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

Technische gegevens reductiemotor

Configuratie 80ZY115-2420 DC-motor (80ZY115-2420 DC-motor)

Reductieverhouding

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Aantal tandwieltreinen

1

2

2

2

2

2

2

2

3

3

3

3

3

4

4

4

4

Lengte (L) mm

42

42

42

42

42

42

42

42

60

60

60

60

60

60

60

60

60

Onbelaste snelheid omw/min

667

400

333

267

222

200

160

133

111

100

80

67

56

50

40

33

27

Nominale snelheid omw/min

567

340

283

227

189

170

136

113

94

85

68

57

47

43

34

28

23

Nominaal koppel N.m

0.86

1.3

1.6

1.9

2.3

2.6

3.2

3.9

4.2

4.7

5.8

7

8.4

8.4

11

13

16

Max. toelaatbare belasting in korte tijd N.m

5

10

10

10

10

10

10

10

20

20

20

20

20

40

40

40

40

Draairichting

CCW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

CW

CW

Configuratie 80ZY115-2430 DC-motor (80ZY115-2430 DC-motor)

Reductieverhouding

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Aantal tandwieltreinen

1

2

2

2

2

2

2

2

3

3

3

3

3

4

4

4

4

Lengte (L) mm

42

42

42

42

42

42

42

42

60

60

60

60

60

60

60

60

60

Onbelaste snelheid omw/min

1000

600

500

400

333

300

240

200

167

150

120

100

83

75

60

50

40

Nominale snelheid omw/min

867

520

433

347

289

260

208

173

144

130

104

87

72

65

52

43

35

Nominaal koppel N.m

1.2

1.8

2.1

2.7

3

3.6

4.5

5.3

5.8

6.4

8

9.6

12

12

15

16

17

Max. toelaatbare belasting in korte tijd N.m

5

10

10

10

10

10

10

10

20

20

20

20

20

40

40

40

40

Draairichting

CCW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

CW

CW

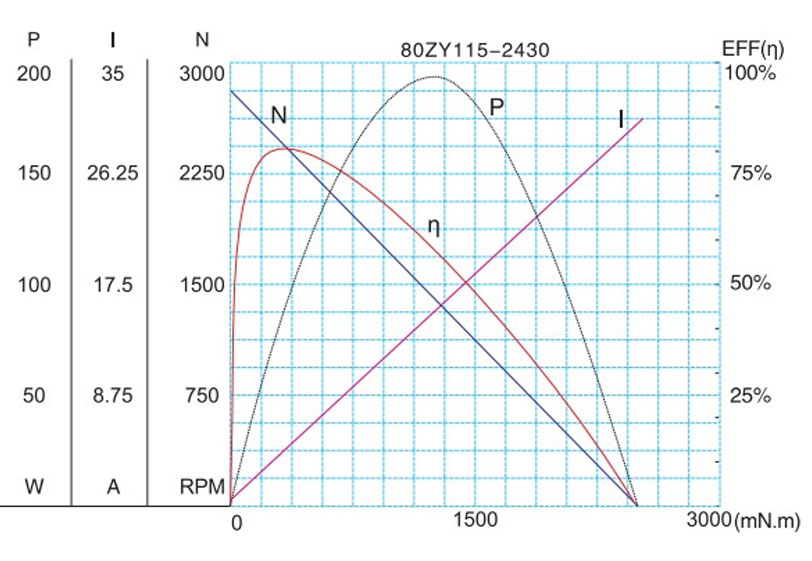

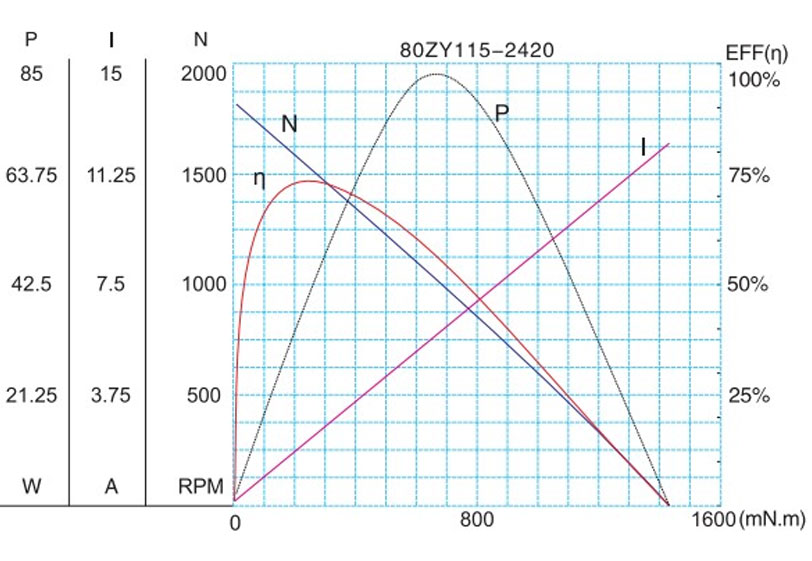

Motorkarakteristiek figuur

F-14

Technische parameters kunnen zonder voorafgaande kennisgeving worden gewijzigd.*
