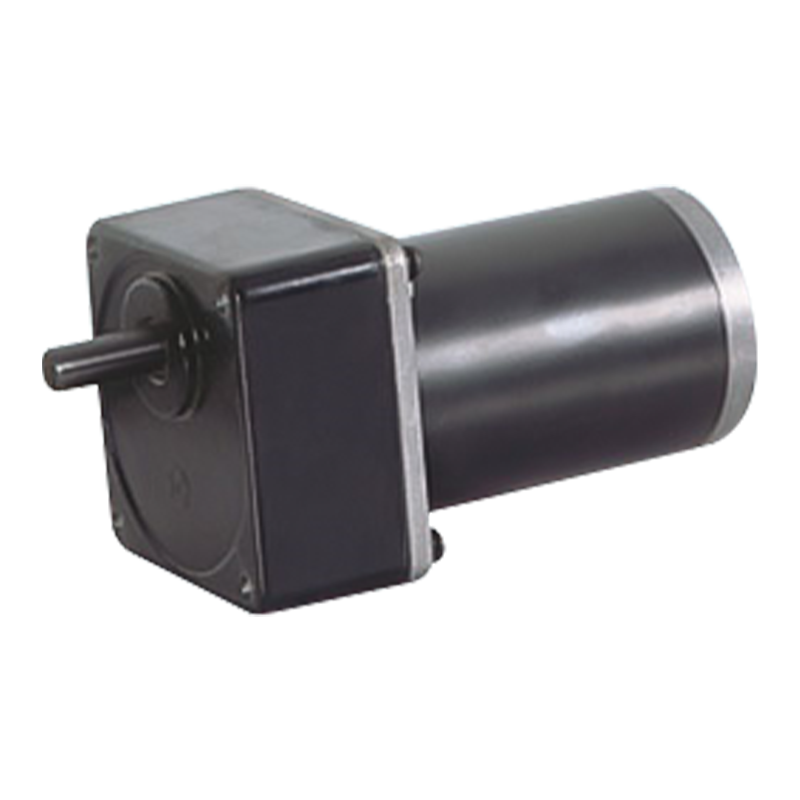

104JB300K / 80ZY125 12v / 24v 104 mm 30N.m permanente magneet DC geborstelde tandwielmotor

104JB300K / 80ZY125 12v / 24v 104 mm 30N.m permanente magneet DC geborstelde tandwielmotor

104JB300K/80ZY125 is een integrale tandwielreductor met een buitendiameter van 104 mm, die een belasting van 30 N.m mogelijk maakt en geschikt is voor omgevingen met dubbele spanning van 12v/24v.
Gecombineerd met een geschikte positiesensor en besturingssysteem kan een geborstelde parallelle reductiemotor een nauwkeurigere positiecontrole bereiken. In de positioneringslink van de geautomatiseerde productielijn kunnen de mechanische onderdelen nauwkeurig op de opgegeven positie worden gepositioneerd, waardoor de mate van automatisering en precisie van de productie wordt verbeterd. De compacte structuur en de kleine axiale afmetingen van de tandwielkast met parallelle as zijn geschikt voor scenario's met beperkte ruimte (zoals kleine robots, huishoudelijke apparaten, enz.). De parallelle tandwieloverbrenging is soepel, geluidsarm en kan een stabieler uitgangsvermogen bieden, zodat de apparatuur stabieler en betrouwbaarder werkt, geschikt voor apparatuur met hoge eisen aan de bedrijfsstabiliteit.

  • 104JB300K / 80ZY125 12v / 24v 104 mm 30N.m permanente magneet DC geborstelde tandwielmotor
104JB300K/80ZY125

Toegestaan ​​belastingsbereik: 30N.m

PM DC-tandwielmotor

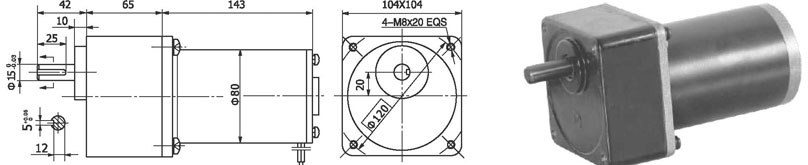

Afmetingen

Geïntegreerde versnellingsbak van 104 mm, met een nominaal koppel tot 30,0 N.m, tandwielen van gelegeerd constructiestaal, allemaal uitgerust met kogellagers.

Motortechnische gegevens

TYPE

Nominale spanning VDC

Onbelast toerental r/min

Nullaststroom A

Nominale snelheid r/min

Nominaal koppel N.m

Uitgangsvermogen W

Nominale stroom A

Stall-koppel N.m

Blokstroom A

80ZY125-2420

24

2000

0.5

1700

0.64

110

6

2.9

27

80ZY125-2435

24

3500

1.2

3000

0.7

200

10

3.2

45

Technische gegevens reductiemotor

Configuratie 80ZY125-2420 DC-motor

Reductieverhouding

3

5

7.5

10

12.5

20

25

30

50

75

Aantal tandwieltreinen

2

2

2

3

3

3

3

3

4

4

Lengte (L) mm

65

65

65

65

65

65

65

65

65

65

Onbelaste snelheid omw/min

667

400

267

160

160

100

80

67

40

27

Nominale snelheid omw/min

567

340

227

136

136

85

68

57

34

23

Nominaal koppel N.m

1.6

2.6

3.9

4.8

5.8

9.3

12

14

23

25

Max. toelaatbare belasting in korte tijd N.m

10

10

10

30

30

30

30

30

60

60

Draairichting

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

Configuratie 80ZY125-2435 DC-motor

Reductieverhouding

3

5

7.5

10

12.5

20

25

30

50

75

Aantal tandwieltreinen

2

2

2

3

3

3

3

3

4

4

Lengte (L) mm

65

65

65

65

65

65

65

65

65

65

Onbelaste snelheid omw/min

1167

700

467

350

280

175

140

117

70

47

Nominale snelheid omw/min

1000

600

400

300

240

150

120

100

60

40

Nominaal koppel N.m

1.9

3.2

4.3

5.1

6.4

10

13

15

26

30

Max. toelaatbare belasting in korte tijd N.m

10

10

10

30

30

30

30

30

60

60

Draairichting

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

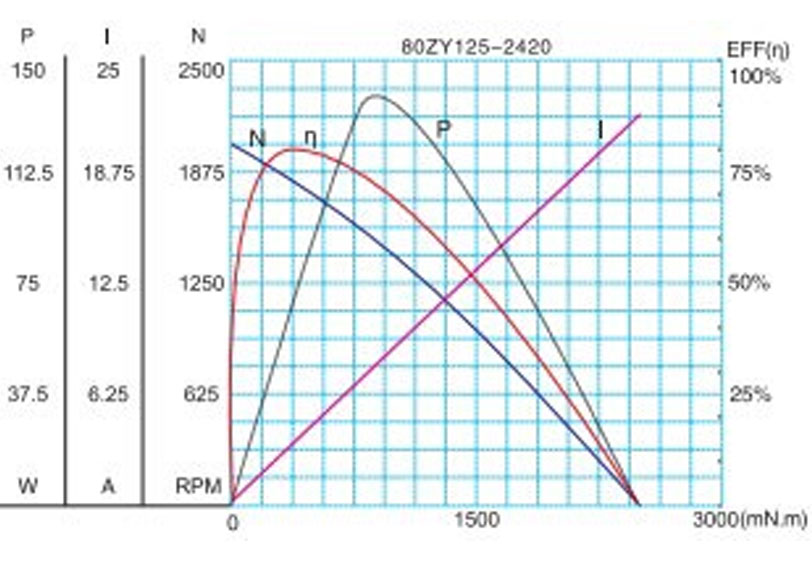

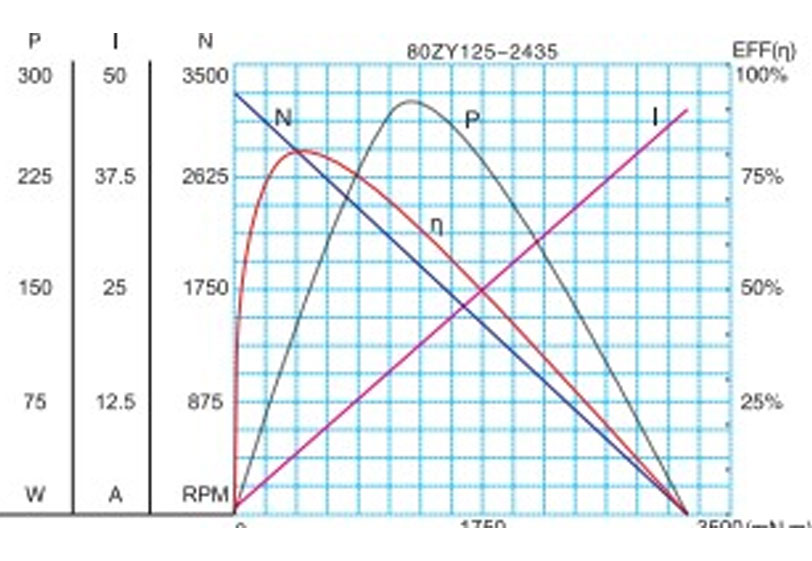

Motorkarakteristiek figuur

F-15

Technische parameters kunnen zonder voorafgaande kennisgeving worden gewijzigd.*
