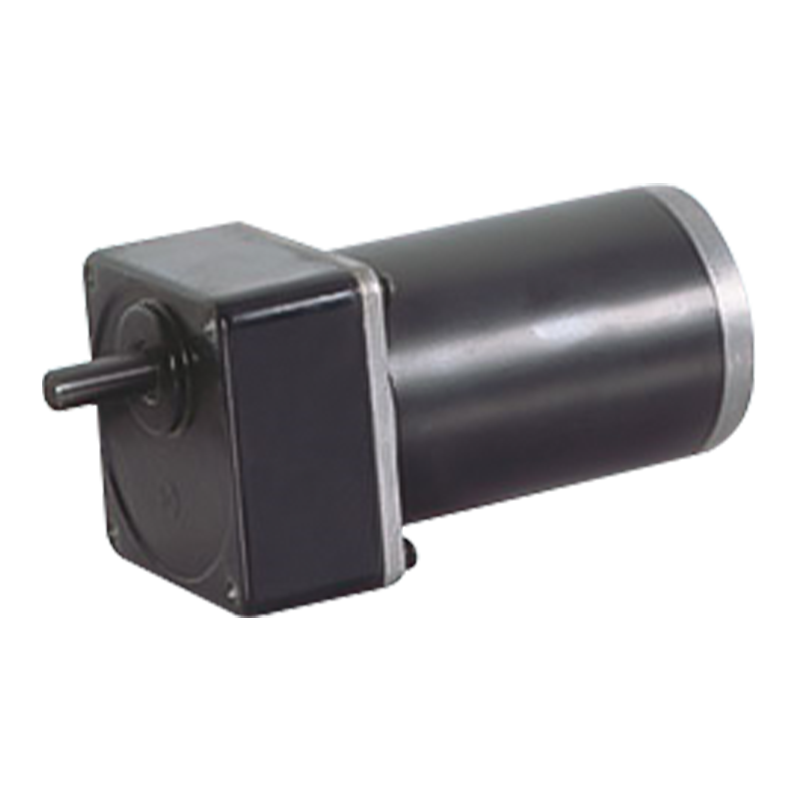

80JB100K/80ZY115 PWM 10N.m Permanente magneet DC geborstelde tandwielmotor

80JB100K/80ZY115 PWM 10N.m Permanente magneet DC geborstelde tandwielmotor

De 80JB100K/80ZY115 is een hoogwaardige planetaire versnellingsbak van 80 mm, ontworpen voor een breed scala aan toepassingen die nauwkeurige koppelregeling vereisen. Met een toegestane belasting van 10N.m biedt de versnellingsbak transmissie-efficiëntie en duurzaamheid.
De snelheid kan direct worden geregeld door de ingangsspanning aan te passen, en de snelheidsregeling is eenvoudig (zoals PWM-spanningsregeling), zonder complexe besturingsalgoritmen, en is geschikt voor goedkope snelheidsregelingsvereisten. Gecombineerd met een geschikte positiesensor en besturingssysteem kan een geborstelde parallelle reductiemotor een nauwkeurigere positiecontrole bereiken. In de positioneringslink van de geautomatiseerde productielijn kunnen de mechanische onderdelen nauwkeurig op de gespecificeerde positie worden gepositioneerd, waardoor de mate van automatisering en precisie van de productie wordt verbeterd.

  • 80JB100K/80ZY115 PWM 10N.m Permanente magneet DC geborstelde tandwielmotor
80JB100K/80ZY115

Toegestane belastingflens: 10N.m

PM DC-tandwielmotor

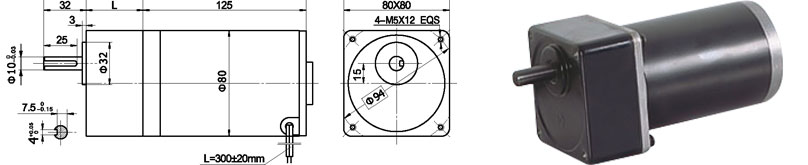

Afmetingen

Geïntegreerde versnellingsbak van 80 mm, met een nominaal koppel tot 10,0 N.m, tandwielen van gelegeerd constructiestaal, allemaal uitgerust met kogellagers.

Motortechnische gegevens

TYPE

Nominale spanning VDC

Onbelast toerental r/min

Nullaststroom A

Nominale snelheid r/min

Nominaal koppel N.m

Uitgangsvermogen W

Nominale stroom A

Stall-koppel N.m

Blokstroom A

80ZY115-2420

24

2000

0.3

1700

0.4

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

Technische gegevens reductiemotor

Configuratie 80ZY115-2420 DC-motor (80ZY115-2420 DC-motor)

Reductieverhouding

3

5

7.5

10

12.5

15

25

30

50

Aantal tandwieltreinen

2

2

2

2

2

2

3

3

3

Lengte (L) mm

32

32

32

32

32

32

43

43

43

Onbelaste snelheid omw/min

667

400

267

200

160

133

80

67

40

Nominale snelheid omw/min

567

340

227

170

136

113

68

57

34

Nominaal koppel N.m

0.97

1.6

2.4

3.2

4

4.8

7.3

8.7

10

Max. toelaatbare belasting in korte tijd N.m

15

15

15

15

15

15

30

30

30

Draairichting

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

Configuratie 80ZY115-2430 DC-motor (80ZY115-2430 DC-motor)

Reductieverhouding

3

5

7.5

10

12.5

15

25

30

50

Aantal tandwieltreinen

2

2

2

2

2

2

3

3

3

Lengte (L) mm

32

32

32

32

32

32

43

43

43

Onbelaste snelheid omw/min

1000

600

400

300

240

200

120

100

60

Nominale snelheid omw/min

800

520

347

260

208

173

104

87

52

Nominaal koppel N.m

1

1.8

2.7

3.6

4.5

5.4

8.2

9.8

10

Max. toelaatbare belasting in korte tijd N.m

15

15

15

15

15

15

30

30

30

Draairichting

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

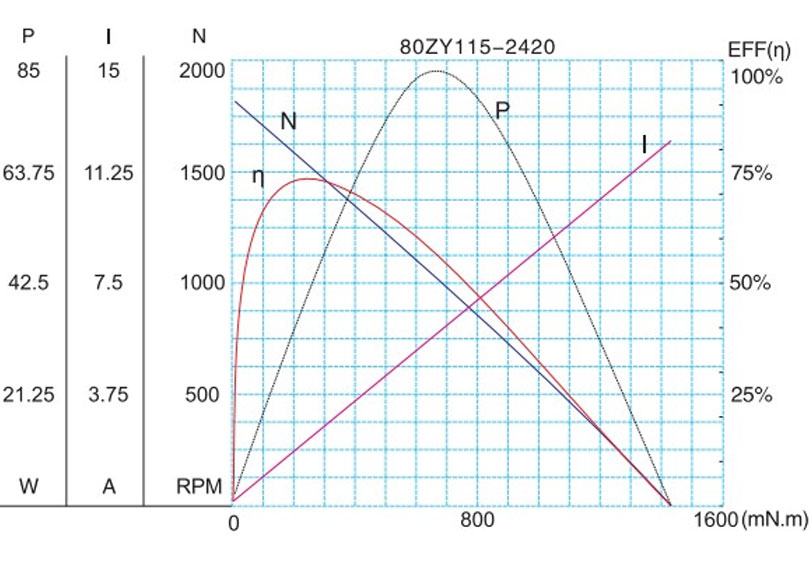

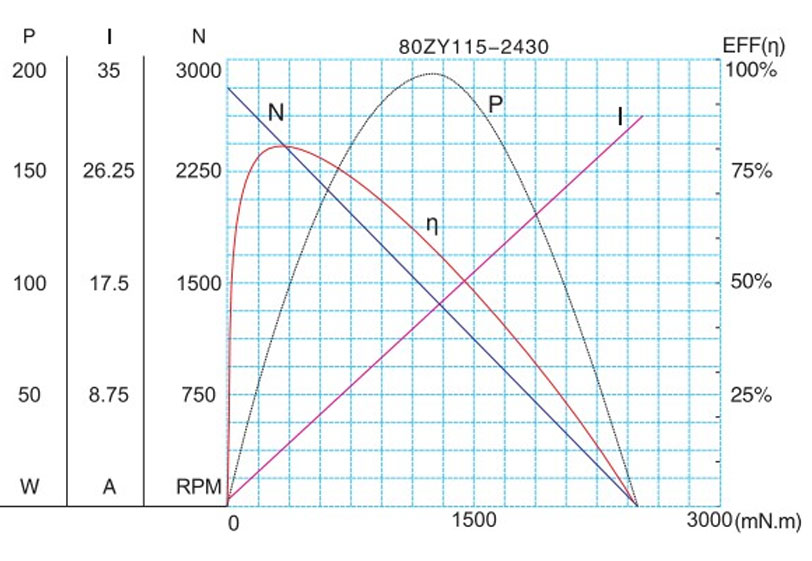

Motorkarakteristiek figuur

F-13

Technische parameters kunnen zonder voorafgaande kennisgeving worden gewijzigd.*
