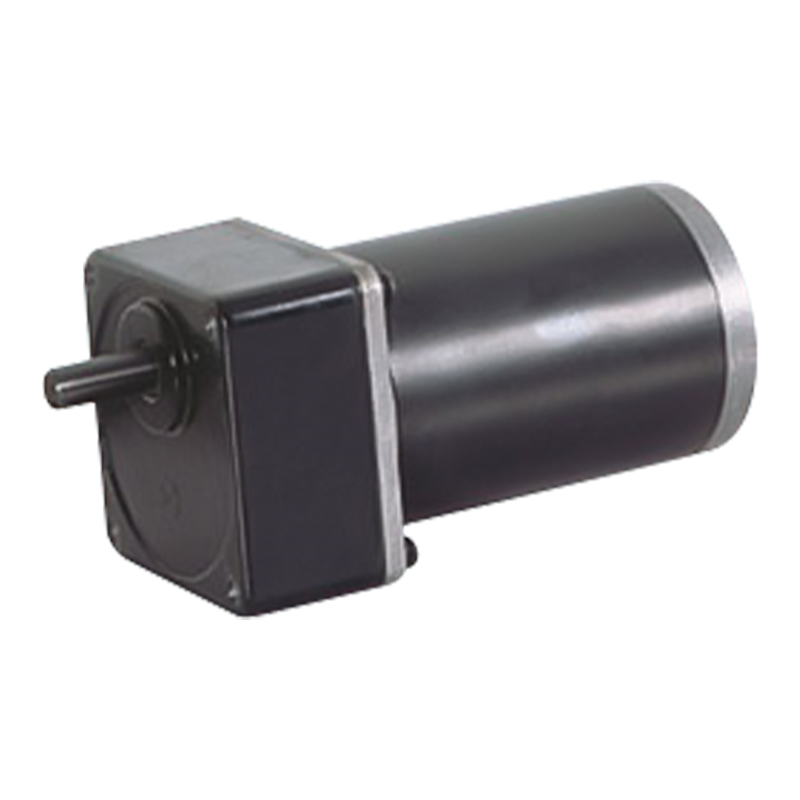

80JB100K / 80ZY100 2000-3000 tpm 10N.m Permanente magneet DC geborstelde tandwielmotor

80JB100K / 80ZY100 2000-3000 tpm 10N.m Permanente magneet DC geborstelde tandwielmotor

De DC-reductiemotor met permanente magneet 80JB100K/80ZY100 maakt een belasting van 10 N.m, een onbelast toerental van 2000-3000 tpm en een buitendiameter van 80 mm mogelijk.
Afhankelijk van de daadwerkelijke toepassingsvereisten kan de geborstelde parallelle reductiemotor eenvoudig worden uitgebreid en geüpgraded. Door bijvoorbeeld het aantal trappen van de versnellingsbak te vergroten of de overbrengingsverhouding te veranderen, kan het uitgaande koppel verder worden verhoogd of kan het snelheidsbereik worden aangepast om aan te passen aan verschillende werkvereisten. Tegelijkertijd kan de functie van de motor ook worden verbeterd door hulpapparaten toe te voegen, zoals encoders en remmen.

  • 80JB100K / 80ZY100 2000-3000 tpm 10N.m Permanente magneet DC geborstelde tandwielmotor
80JB100K/80ZY100

Toegestaan ​​belastingsbereik: 10N.m

PM DC-tandwielmotor

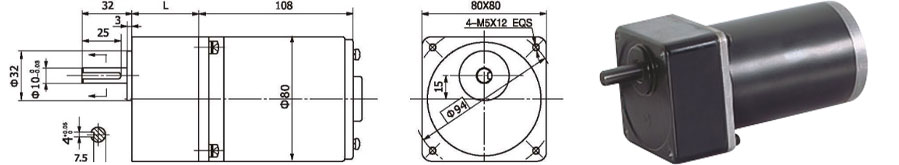

Afmetingen

Geïntegreerde versnellingsbak van 80 mm, met een nominaal koppel tot 10,0 N.m, tandwielen van gelegeerd constructiestaal, allemaal uitgerust met kogellagers.

Motortechnische gegevens

TYPE

Nominale spanning VDC

Onbelast toerental r/min

Nullaststroom A

Nominale snelheid r/min

Nominaal koppel N.m

Uitgangsvermogen W

Nominale stroom A

Stall-koppel N.m

Blokstroom A

80ZY100-2420

24

2000

0.4

1700

0.25

45

3

1.5

16

80ZY100-2430

24

3000

0.5

2600

0.3

80

5

1.8

22

Technische gegevens reductiemotor

Configuratie 80ZY100-2420 DC-motor

Reductieverhouding

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Aantal tandwieltreinen

2

2

2

2

2

2

2

2

2

3

3

3

3

3

3

4

4

Lengte (L) mm

32

32

32

32

32

32

32

32

32

43

43

43

43

43

43

43

43

Onbelaste snelheid omw/min

667

400

333

267

222

200

160

133

111

100

80

67

56

50

40

33

27

Nominale snelheid omw/min

567

340

283

227

189

170

136

113

94

85

68

57

47

43

34

28

23

Nominaal koppel N.m

0.68

1.1

1.2

1.5

1.8

2

2.5

3

3.6

3.7

4.6

5.5

6.6

7.3

9.1

9.9

10

Max. toelaatbare belasting in korte tijd N.m

5

5

5

5

5

5

5

5

5

15

15

15

15

15

15

20

20

Draairichting

CW

CW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CCW

CW

CW

Configuratie 80ZY100-2430 DC-motor

Reductieverhouding

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Aantal tandwieltreinen

2

2

2

2

2

2

2

2

2

3

3

3

3

3

3

4

4

Lengte (L) mm

32

32

32

32

32

32

32

32

32

43

43

43

43

43

43

43

43

Onbelaste snelheid omw/min

1000

600

500

400

333

300

240

200

167

150

120

100

83

75

60

50

40

Nominale snelheid omw/min

800

520

433

347

289

260

208

173

144

130

104

87

72

65

52

43

35

Nominaal koppel N.m

0.81

1.2

1.5

1.8

2.2

2.4

3

3.6

4.4

4.4

5.5

6.6

7.9

8.8

9.9

10

10

Max. toelaatbare belasting in korte tijd N.m

5

5

5

5

5

5

5

5

5

15

15

15

15

15

15

20

20

Draairichting

CW

CW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CCW

CW

CW

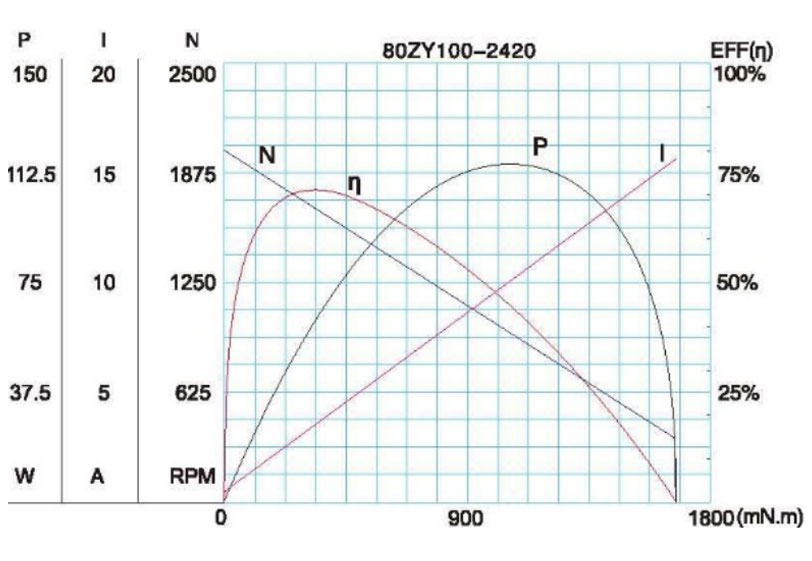

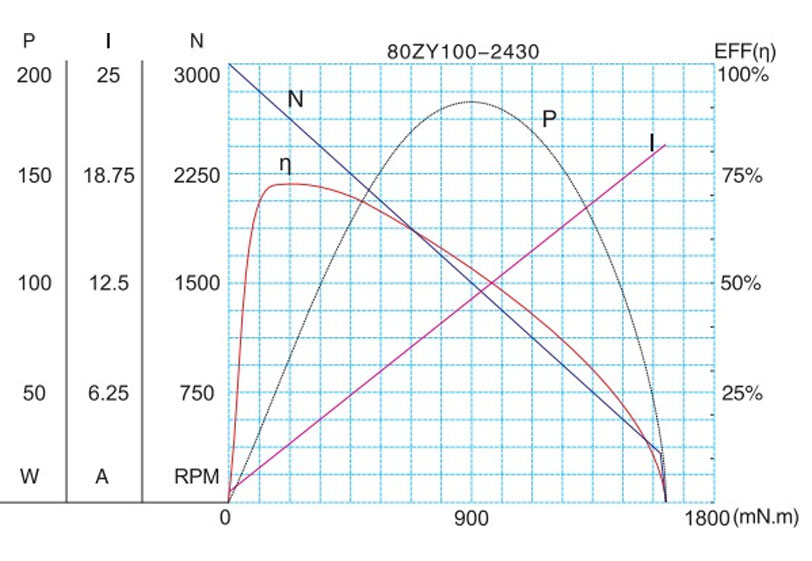

Motorkarakteristieke figuur

F-12

Technische parameters kunnen zonder voorafgaande kennisgeving worden gewijzigd.*
