Thuis / Product / Aangepaste stappenmotor / Planetaire tandwielstappenmotor / 28JXS40K/28STH Nauwkeurige hoekverplaatsing planetaire tandwielstappenmotor

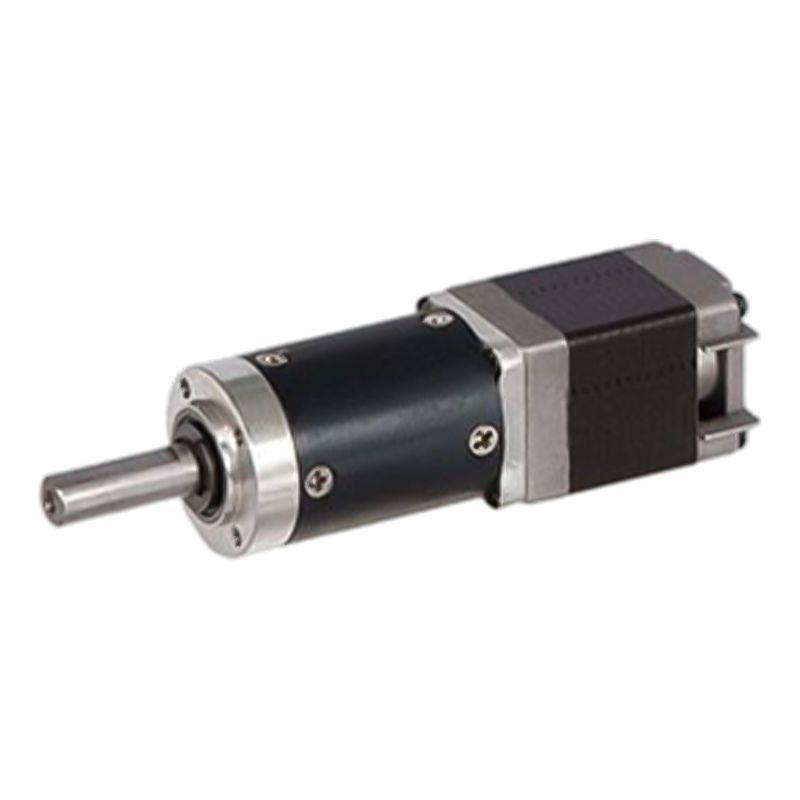

28JXS40K/28STH Nauwkeurige hoekverplaatsing planetaire tandwielstappenmotor

28JXS40K/28STH Nauwkeurige hoekverplaatsing planetaire tandwielstappenmotor

De 28JXS40K/28STH is een hybride motor met een metalen binnenring die in verschillende omgevingen kan worden gebruikt.
De stappenmotor zelf heeft een hoge positioneringsnauwkeurigheid en kan het elektrische pulssignaal omzetten in een nauwkeurige hoekverplaatsing. Met de uiterst nauwkeurige transmissie van het planetaire reductor kan de positioneringsnauwkeurigheid verder worden verbeterd. Over het algemeen kan de staphoeknauwkeurigheid van de planetaire vertragingsstappenmotor binnen ± 3% worden geregeld, en de herhaalde positioneringsnauwkeurigheid kan ± 0,01 ° bereiken. Het traagheidsverminderende effect van het verloopstuk is het kwadraat van de reductieverhouding, waardoor de interferentie van de belasting op de dynamische respons van de stappenmotor effectief kan worden verminderd en de stabiliteit van het systeemstart-stop en commutatie kan worden verbeterd.

  • 28JXS40K/28STH Nauwkeurige hoekverplaatsing planetaire tandwielstappenmotor
28JXS40K/28STH

Planetaire versnellingsbak van 28 mm

Toegestaan belastingsbereik: 1,2 N.m~4,0N.m

Planetaire tandwielstappenmotor (materiaal ringtandwiel: metaal)

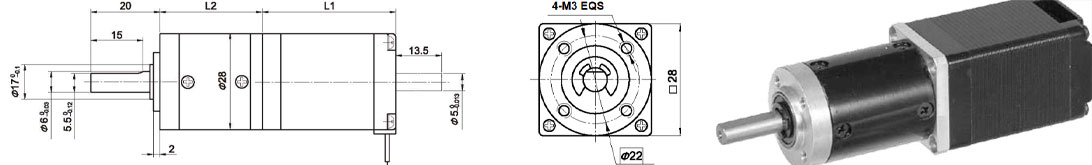

Afmetingen

Planetaire versnellingsbak

Ringmateriaal

Metaal

Lager aan de uitgang

Kogellagers

Max. Radiale belasting (10 mm vanaf flens)

35N

Max. axiale belasting van de as

25N

Radiale speling van as (dichtbij flens)

0,07 mm

Axiale speling van de as

≤0,3 mm

Speling bij nullast

1,5°

Technische gegevens

Specificaties 28STH hybride stappenmotor

Modelnr.

Nominale spanning

Stroom/fase

Weerstand/Fase

Inductantie/fase

Torgue vasthouden

EENantal leads

Rotortraagheid

Gewicht

Lengte L1

Max. Overbrengingsverhouding

Enkele as

V

A

Ω

mH

g.cm

g-m²

g

mm

28STH45-0956A

3.4

0.95

3.4

1.2

750

6

12

44.5

44.5

≤1:189

28STH51-0956A

4.4

0.95

4.6

1.8

900

6

18

50.5

50.5

≤1:189

A Enkele as, B Dubbele as

Specificaties planetaire versnellingsbak 28JXS40K

Reductieverhouding

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Aantal tandwieltreinen

1

2

3

4

Lengte (L2) mm

31

40.1

49

57.9

Max. nominaal koppel kg. cm

12

20

32

40

Toelaatbaar koppel voor korte tijd kg.cm

36

60

96

120

Efficiëntie %

0.9

0.81

0.73

0.66

Gewicht g

60

85

95

110

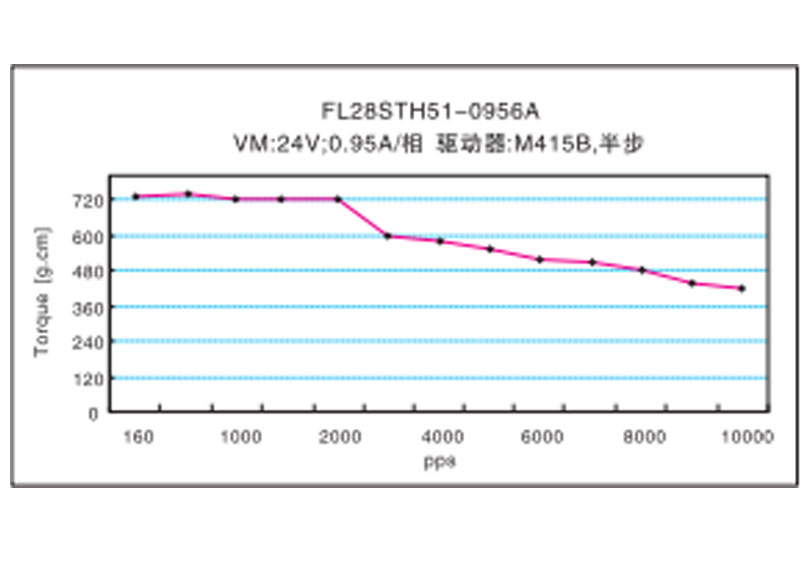

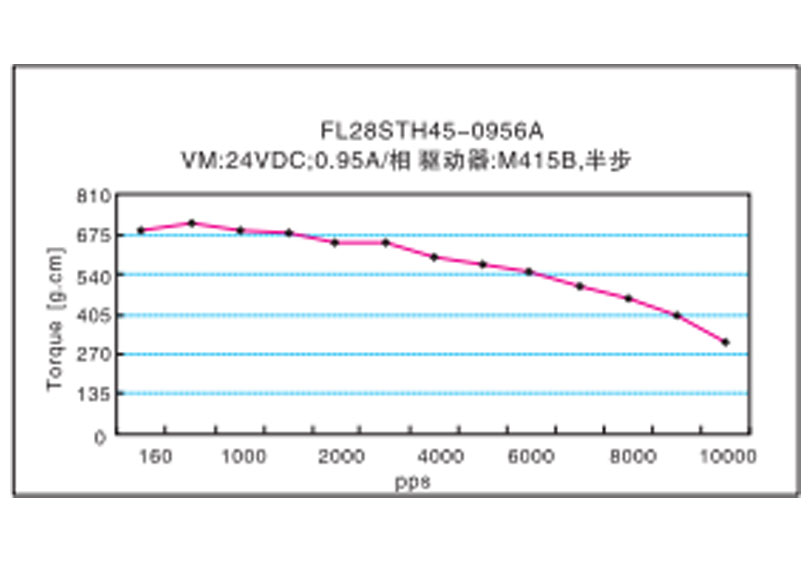

Frequentie-koppelkarakteristieken
