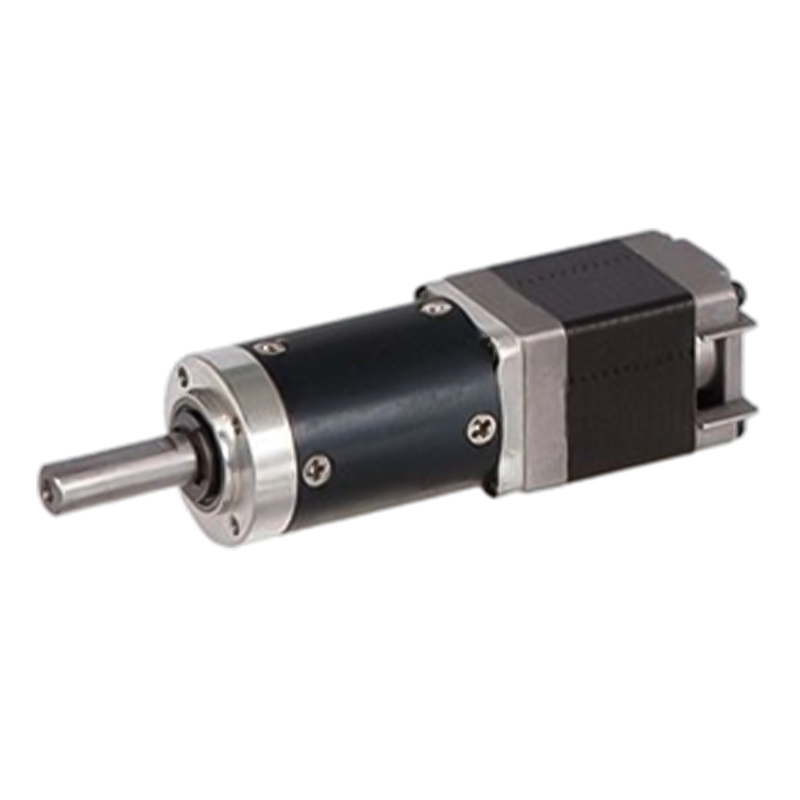

22JXS20K/20STH 0,6N.m~2,0N.m planetaire tandwielstappenmotor

22JXS20K/20STH 0,6N.m~2,0N.m planetaire tandwielstappenmotor

Product 22JXS20K/20STH is een standaard verloopstuk met een buitendiameter van 22 mm en het toegestane koppelbereik is 0,6 N.m~2,0 N.m.
Een aantal planeetwielen zijn gelijkmatig verdeeld rond het zonnewiel om de belasting te verdelen en zijn bestand tegen een groot koppel. Door de overbrengingsverhouding van de planetaire tandwieltrein redelijk te ontwerpen, kan het uitgangskoppel van de stappenmotor verschillende keren tot tientallen keren worden versterkt om te voldoen aan de aandrijfvereisten onder verschillende belastingsomstandigheden. Door de vertragingsverhouding aan te passen, kan de stappenmotor stabiel werken bij lagere snelheden, uitstapproblemen bij hoge snelheden vermijden en het snelheidsbereik van het systeem uitbreiden.

  • 22JXS20K/20STH 0,6N.m~2,0N.m planetaire tandwielstappenmotor
22JXS20K/20STH

22 mm standaard versnellingsbak,

Toegestaan belastingsbereik: 0,6 N.m~2,0N.m

Planetaire tandwielstappenmotor (materiaal ringtandwiel: metaal)

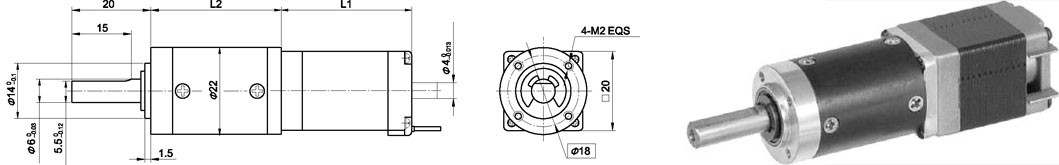

Afmetingen

Planetair

Ringmateriaal

Metaal

Lager aan de uitgang

Kogellagers

Max. Radiale belasting (10 mm vanaf flens)

≤20N

Max. axiale belasting van de as

≤10N

Radiale speling van as (dichtbij flens)

≤0,08 mm

Axiale speling van de as

≤0,3 mm

Speling bij nullast

≤1,5°

Technische gegevens

Specificaties 20STH hybride stappenmotor

Modelnr.

Nominale spanning

Stroom/fase

Weerstand/Fase

Inductantie/fase

Torgue vasthouden

EENantal leads

Rotortraagheid

Gewicht

Lengte L1

Max. Overbrengingsverhouding

Enkele as

V

A

Ω

mH

g.cm

g-m²

g

mm

20STH33-0604A

3.9

0.6

6.5

1.7

180

4

2

60

33

≤1:369

20STH42-0804A

4.32

0.8

5.4

1.5

300

4

3.6

80

42

≤1:264

22JXS20K Specificaties planetaire versnellingsbak

Reductieverhouding

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Aantal tandwieltreinen

1

2

3

4

Lengte (L2) mm

24.4

33

41.5

49.8

Max. nominaal koppel kg.cm

6

10

16

20

Toelaatbaar koppel voor korte tijd kg.cm

18

30

48

60

Efficiëntie %

90%

81%

73%

66%

Gewicht g

35

45

55

65

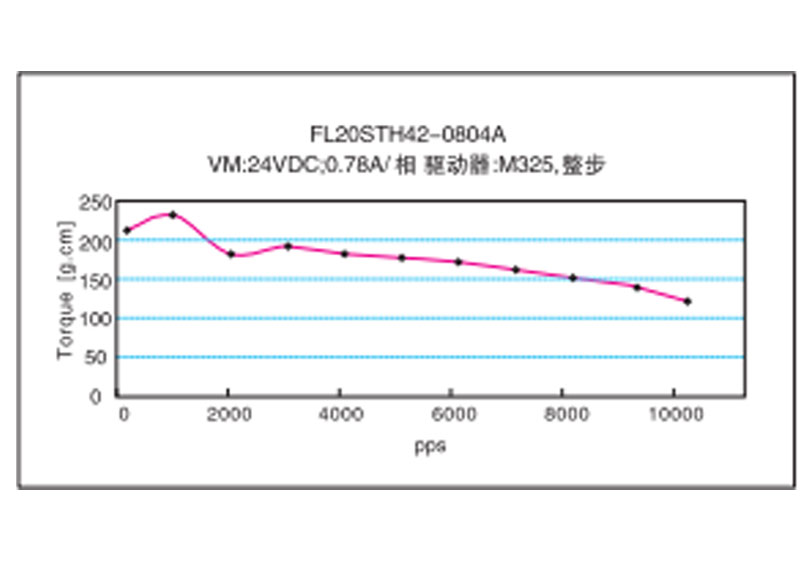

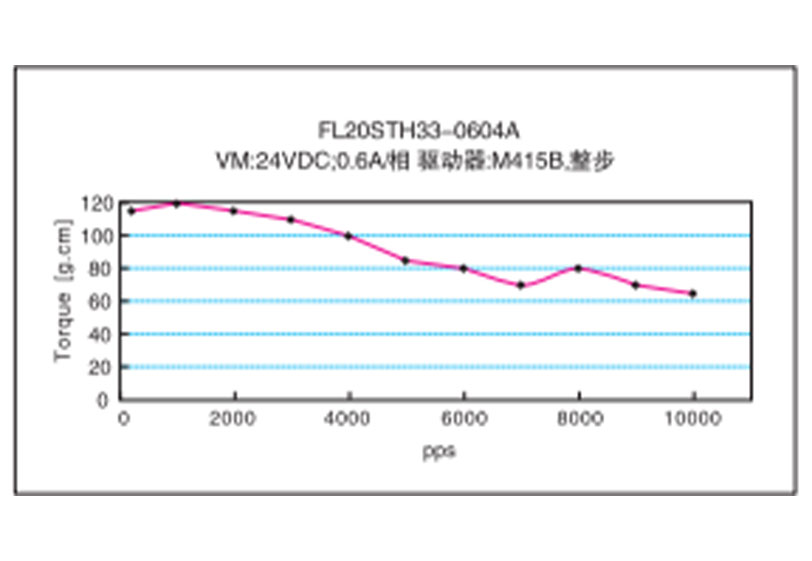

Frequentie-koppelkarakteristieken
