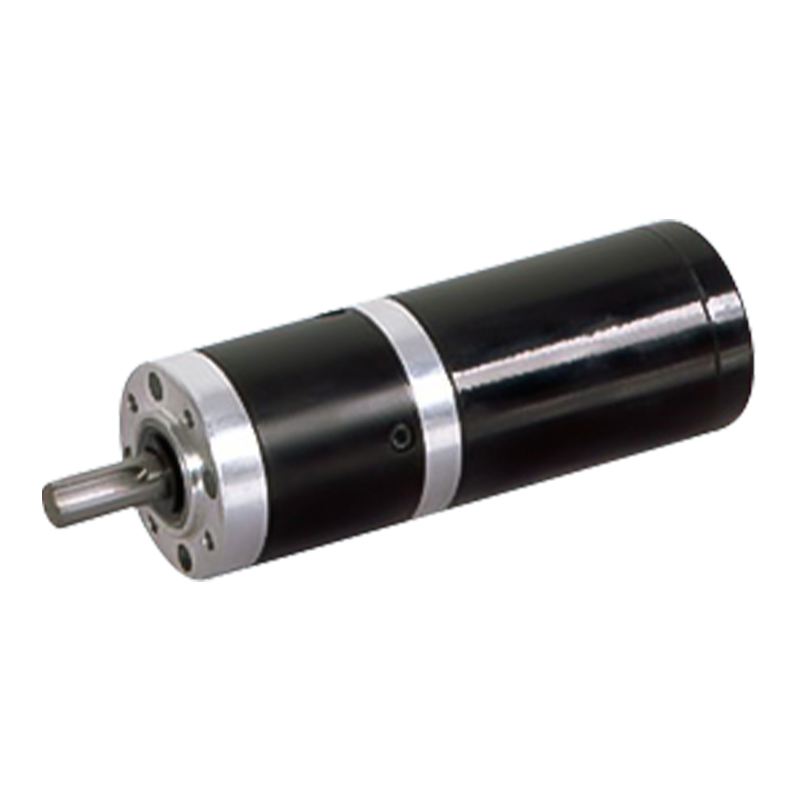

45JX100K / 45ZYN68 12V / 24V 1-10N.m Permanente magneet DC geborstelde planetaire reductiemotor

45JX100K / 45ZYN68 12V / 24V 1-10N.m Permanente magneet DC geborstelde planetaire reductiemotor

De 45JX100K/45ZYN68 DC planetaire reductiemotor met permanente magneet heeft een metalen planetaire tandwielstructuur met een buitendiameter van 42 mm, die een compact vermogen en een hoog koppel combineert. Toegestaan ​​koppelbereik: 1N.m~10N.m, ondersteunt 12V/24V dubbele spanning, geschikt voor verschillende energie-efficiëntiescenario's.
Het uitgangsvermogen van dit product wordt gekenmerkt door een hoog koppel en een stabiel vermogen. Het planetaire tandwielmechanisme kan een grote overbrengingsverhouding bereiken, de snelheid van de motor verlagen en deze omzetten in een hoog koppel, geschikt voor het aandrijven van lasten die meer kracht vereisen. De transmissiestructuur is symmetrisch, de kracht is uniform en de werking is soepel, wat een stabiel vermogen kan leveren en koppelfluctuaties kan verminderen.

  • 45JX100K / 45ZYN68 12V / 24V 1-10N.m Permanente magneet DC geborstelde planetaire reductiemotor
45JX100K/45ZYN68

Versterkte versnellingsbak met een buitendiameter van 42 mm,

Toegestaan belastingsbereik: 13N.m~10N.m

PM DC planetaire reductiemotor (materiaal ringtandwiel: metaal)

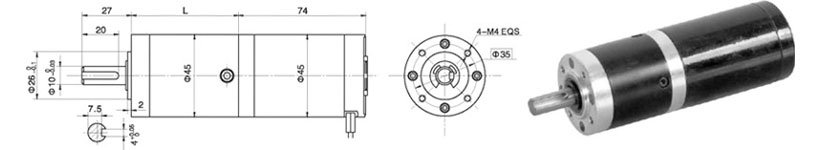

Afmetingen

Motortechnische gegevens

Typ

Nominale spanning VDC

Onbelast toerental r/min

Nullaststroom mA

Nominale snelheid r/min

Nominaal koppelmN.m

Uitgangsvermogen W

Nominale stroom mA

Blokkeermoment mN.m

Blokstroom A

45ZYN68-2420

24

2000

0.18

1600

42

7

0.5

220

2

45ZYN68-2430

24

3000

0.25

2400

65

16

1.2

300

4.4

45ZYN68-2440

24

4000

0.3

3200

90

30

2

375

6.8

Technische gegevens reductiemotor

Configuratie 45ZYN68-2420 Zeldzame aarde DC-motor (45ZYN68-2420 Zeldzame aarde DC-motor)

Reductieverhouding

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Aantal tandwieltreinen

1

1

2

2

2

3

3

3

3

4

4

4

Lengte (L) mm

35.3

35.3

45.6

45.6

45.6

58.4

58.4

58.4

58.4

68.7

68.7

68.7

Onbelast toerental r/min

539

386

143

105

74

39

28

20

14

11

7.6

5.4

Nominaal toerental omw/min

431

309

114

84

59

31

22

16

9.5

8.5

6

4.3

Nominaal koppel N.m

0.14

0.2

0.34

0.65

0.92

1.6

2.2

3.1

4.2

5.2

7.3

10

Max. toelaatbare belasting in korte tijd N.m

3

3

12

12

12

25

25

25

25

30

30

30

Configuratie 45ZYN68-2430 Zeldzame aarde DC-motor (45ZYN68-2430 Zeldzame aarde DC-motor)

Reductieverhouding

3.71

5.18

14

19

27

51

71

100

139

189

264

Aantal tandwieltreinen

1

1

2

2

2

3

3

3

3

4

4

Lengte (L) mm

35.3

35.3

45.6

45.6

45.6

58.4

58.4

58.4

58.4

68.7

68.7

Onbelast toerental r/min

809

579

214

158

111

59

42

30

22

16

11

Nominaal toerental omw/min

647

463

171

126

89

47

34

24

17

13

9.5

Nominaal koppel N.m

0.22

0.3

0.74

1

1.4

2.4

3.4

4.7

6.6

8.1

10

Max. toelaatbare belasting in korte tijd N.m

3

3

12

12

12

25

25

25

25

30

30

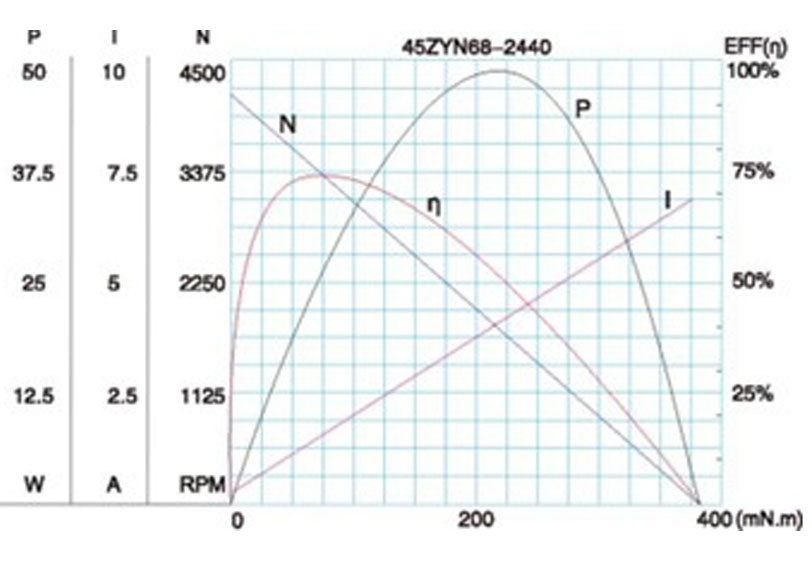

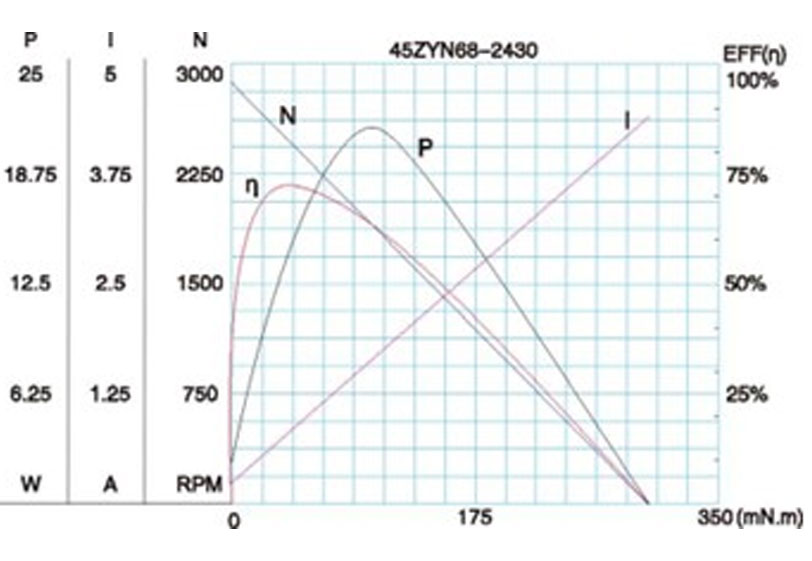

Motorkarakteristieke figuur

A-24

Technische parameters kunnen zonder voorafgaande kennisgeving worden gewijzigd.*
