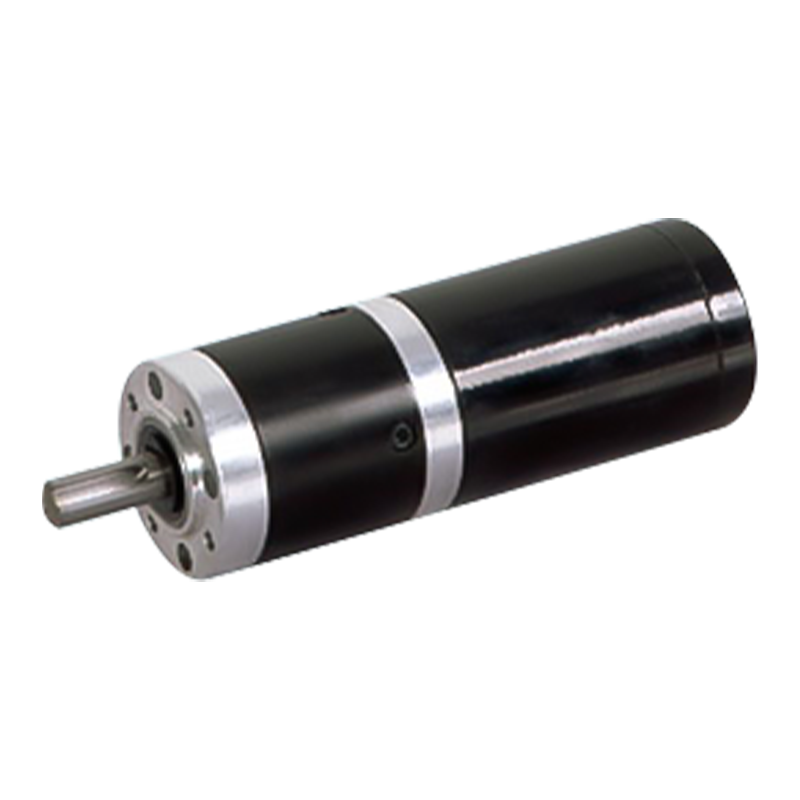

45JX100K / 45ZY78 45 mm 1-10N.m permanente magneet DC geborstelde planetaire reductiemotor

45JX100K / 45ZY78 45 mm 1-10N.m permanente magneet DC geborstelde planetaire reductiemotor

De planetaire reductiemotor met permanente magneet DC 45JX100K/45ZY78 behoort tot het verbeterde verloopstuk met een buitendiameter van 45 mm, waardoor een koppelbereik van 1N.m~10N.m en een onbelaste snelheid van 3000-4000 tpm mogelijk zijn. Dit product heeft de kenmerken van lage kosten en hoge kostenprestaties. Vereenvoudigde structuur Geen elektronische commutator (zoals Hall-sensor), eenvoudig circuitontwerp, de totale kosten zijn 30% -50% lager dan het borstelloze schema, typisch gebruikt in huishoudelijke apparaten (blenders, stofzuigers), goedkope automatiseringsapparatuur. Het is gemakkelijker te onderhouden en de kosten kunnen worden beheerst, en de borstel kan na slijtage worden vervangen om te voorkomen dat de hele machine wordt gesloopt.

  • 45JX100K / 45ZY78 45 mm 1-10N.m permanente magneet DC geborstelde planetaire reductiemotor
45JX100K/45ZY78

Versterkte versnellingsbak met een buitendiameter van 45 mm,

Toegestaan belastingsbereik: 1N.m~10N.m

PM DC planetaire reductiemotor (materiaal ringtandwiel: metaal)

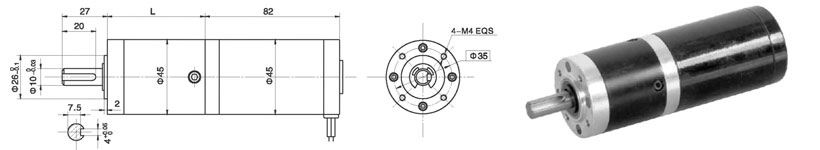

Afmetingen

Motortechnische gegevens

Typ

Nominale spanning VDC

Onbelast toerental r/min

Nullaststroom mA

Nominale snelheid r/min

Nominaal koppelmN.m

Uitgangsvermogen W

Nominale stroom mA

Blokkeermoment mN.m

Blokstroom A

45ZY78-2430

24

3000

0.22

2400

55

15

1

240

3

45ZY78-2440

24

4000

0.3

3200

70

23

1.5

310

4.8

Technische gegevens reductiemotor

Configuratie 45ZY78-2430 DC-motor (45ZY78-2430 DC-motor)

Reductieverhouding

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Aantal tandwieltreinen

1

1

2

2

2

3

3

3

3

4

4

4

Lengte (L) mm

35.3

35.3

45.6

45.6

45.6

58.4

58.4

58.4

58.4

68.7

68.7

68.7

Onbelast toerental r/min

809

579

214

158

111

59

42

30

22

16

11

8.1

Nominaal toerental omw/min

647

463

171

126

89

47

34

24

17

13

9.3

6.5

Nominaal koppel N.m

0.18

0.26

0.62

0.84

1.2

2

2.8

4

5.6

6.8

9.5

10

Max. toelaatbare belasting in korte tijd N.m

3

3

12

12

12

25

25

25

25

30

30

30

Configuratie 45ZY78-2440 DC-motor (45ZY78-2440 DC-motor)

Reductieverhouding

3.71

5.18

14

19

27

51

71

100

139

189

264

Aantal tandwieltreinen

1

1

2

2

2

3

3

3

3

4

4

Lengte (L) mm

35.3

35.3

45.6

45.6

45.6

58.4

58.4

58.4

58.4

68.7

68.7

Onbelast toerental r/min

1078

772

286

211

148

78

56

40

29

21

15

Nominaal toerental omw/min

863

618

229

168

119

63

45

32

23

17

12

Nominaal koppel N.m

0.23

0.32

0.79

1

1.5

2.6

3.6

5.1

7.1

8.7

10

Max. toelaatbare belasting in korte tijd N.m

3

3

12

12

12

25

25

25

25

30

30

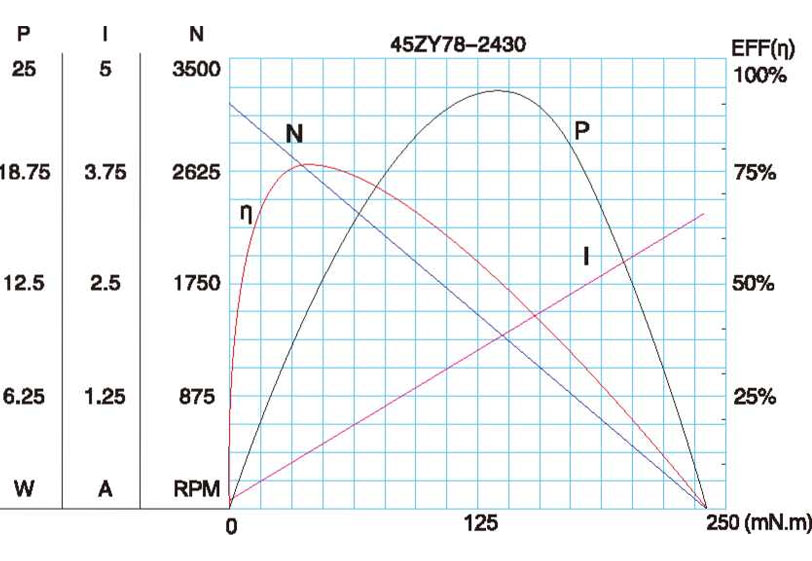

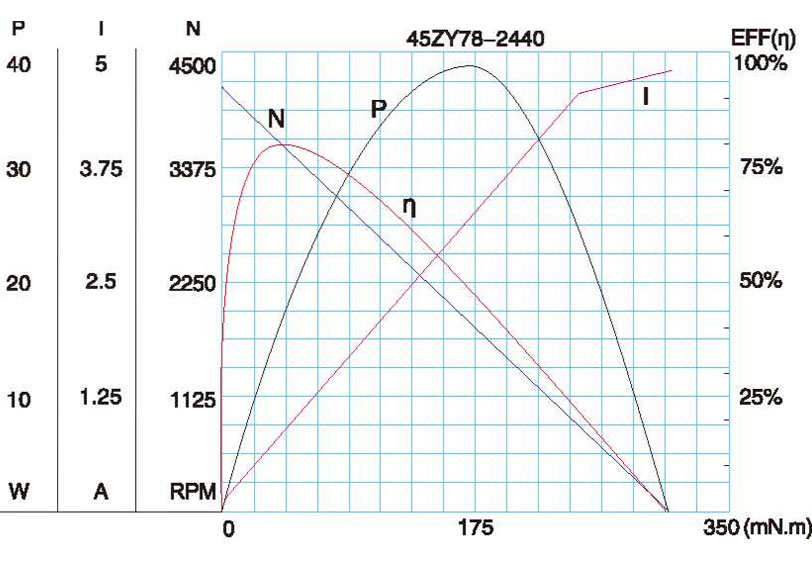

Motorkarakteristiek figuur

A-23

Technische parameters kunnen zonder voorafgaande kennisgeving worden gewijzigd.*
