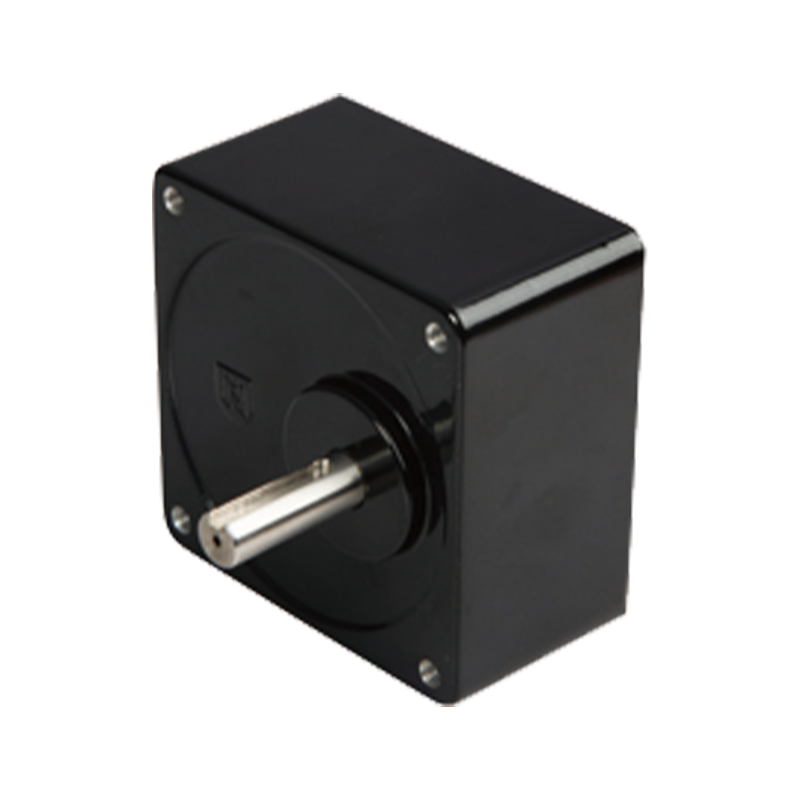

90JB200K 90 mm 20N.m tandwielkast met tandwiel

90JB200K 90 mm 20N.m tandwielkast met tandwiel

De 90JB200K is een hoogwaardige vierkante tandwielreductor voor een verscheidenheid aan toepassingen die een nauwkeurige koppelregeling vereisen. Met een maximaal toelaatbaar koppelbereik van 20 N.m biedt het product transmissie-efficiëntie en duurzaamheid.
De tandwielaandrijving in de parallelle versnellingsbak is een continu ingrijpproces en de belastingoverdracht tussen de aangrenzende tanden verloopt soepel. In het bijzonder zorgt de parallelle versnellingsbak met spiraalvormige cilindrische tandwielen er, als gevolg van de in elkaar grijpende eigenschappen van spiraalvormige tanden, voor dat het aantal tegelijkertijd ingeschakelde tanden toeneemt, en dat de belastingsverdeling uniformer is, wat de soepelheid van de werking verder verbetert. Een goede productienauwkeurigheid en assemblagekwaliteit kunnen de ingrijpingsnauwkeurigheid van het tandwiel garanderen en de generatie van trillingen en geluid verminderen. Onder normale bedrijfsomstandigheden heeft de parallelle versnellingsbak relatief lage trillings- en geluidsniveaus, waardoor een stabiele krachtoverbrenging naar de apparatuur wordt geboden.

  • 90JB200K 90 mm 20N.m tandwielkast met tandwiel
90 mm tandwielversnellingsbak 90JB200K

90 mm tandwielkast,

Toegestaan belastingsbereik: 20N.m

Spur-versnellingsbak

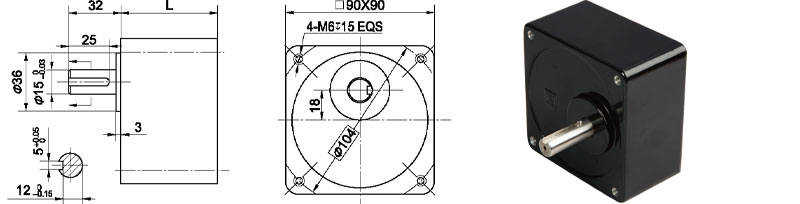

Afmetingen

Parameter

Overbrengingsverhoudingparameter

Overbrengingsverhouding

L-afmeting

Fase 2

3,6~18

42

Fase 3

20~50

60

Fase 4

60~200

Parameter

Parameter

Fase 2

Fase 3

Fase 4

Transmissie-efficiëntie

81%

73%

66%

Nominaal tolerantiekoppel

5Nm

10Nm

20Nm

Invoer- en uitvoerrichting

Dezelfde richting

Omgekeerde richting

Dezelfde richting

Max. momentaan tolerantiekoppel

Twee keer het nominale koppel

Bedrijfstemperatuur

-10℃ ~ 80℃

Omgevingsvochtigheid bij gebruik

20%~85% relatieve vochtigheid

Aanbevolen invoersnelheid

≤3000 tpm

Technische gegevens

Lager aan de uitgang

Kogellagers

Max. Radiale belasting (10 mm vanaf het asuiteinde)

≤300N

Max. axiale belasting van de as

≤100N

Radiale speling van as (dichtbij flens)

≤0,08 mm

Axiale speling van de as

≤ 0,4 mm

Speling bij nullast

≤ 3°

Sha代 perspassingkracht, max

≤300N
