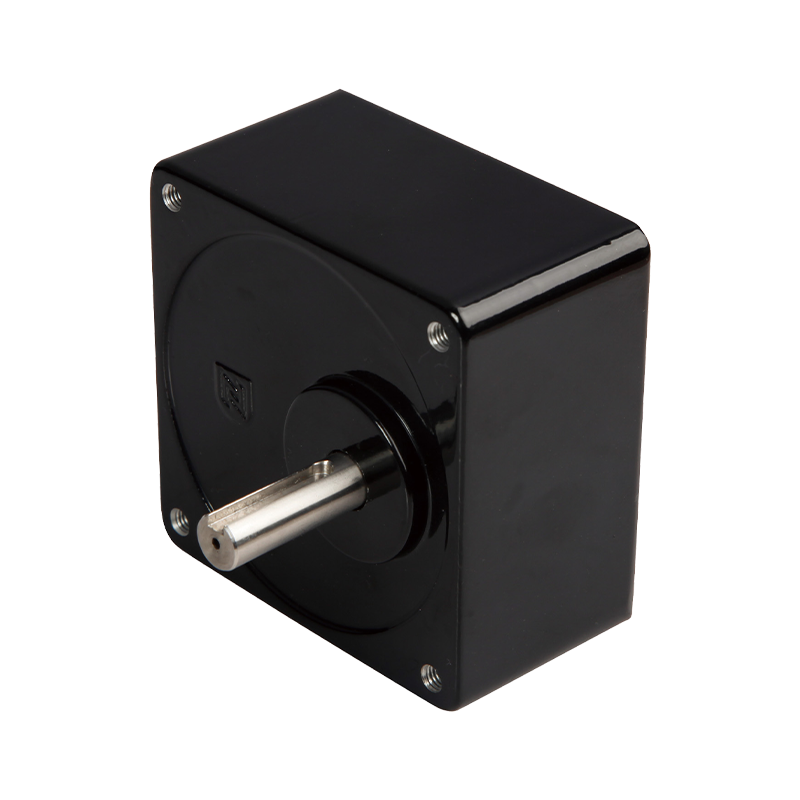

80JB100K 80 mm versterkte tandwielkast met tandwiel

80JB100K 80 mm versterkte tandwielkast met tandwiel

De 80JB100K is een hoogwaardige vierkante tandwielreductor voor een verscheidenheid aan toepassingen die een nauwkeurige koppelregeling vereisen.
Parallelle versnellingsbak kan worden geselecteerd op basis van verschillende belastingsvereisten, geschikte tandwielmodule, tandbreedte en materiaal. Door de modulus en tandbreedte van het tandwiel te vergroten, kan het draagvermogen van het tandwiel worden verbeterd, zodat het grote koppel en belasting kan weerstaan. Voor zware toepassingen kan gelegeerd staal met hoge sterkte worden gebruikt om tandwielen te vervaardigen, en een geschikte warmtebehandeling, zoals afschrikken, carboneren, enz., om de hardheid van het tandoppervlak en de kernsterkte van het tandwiel te verbeteren, om zo te voldoen aan de eisen van grote machines, mijnbouwmachines, enz., voor een hoog draagvermogen.

  • 80JB100K 80 mm versterkte tandwielkast met tandwiel
80 mm tandwielversnellingsbak 80JB100K

80 mm tandwielkast,

Toegestaan belastingsbereik: 10N.m

Spur-versnellingsbak

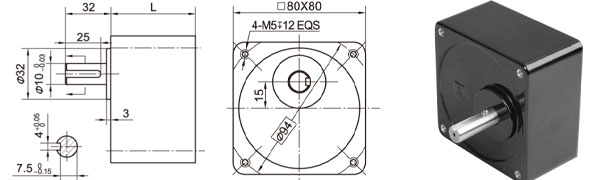

Afmetingen

Parameter

Overbrengingsverhoudingparameter

Overbrengingsverhouding

L-afmeting

Fase 1

5 ~ 18

32

Fase 2

20 ~ 50

43

Fase 3

60 ~ 200

Parameter

Parameter

Fase 2

Fase 3

Fase 4

Transmissie-efficiëntie

81%

73%

66%

Nominaal tolerantiekoppel

3Nm

5Nm

10Nm

Invoer- en uitvoerrichting

Dezelfde richting

Omgekeerde richting

Dezelfde richting

Max. momentaan tolerantiekoppel

Twee keer het nominale koppel

Bedrijfstemperatuur

-10℃ ~ 80℃

Omgevingsvochtigheid bij gebruik

20% ~ 85% RV

Aanbevolen invoersnelheid

≤3000 tpm

Technische gegevens

Lager aan de uitgang

Kogellagers

Max. Radiale belasting (10 mm vanaf het asuiteinde)

≤150N

Max. axiale belasting van de as

≤50N

Radiale speling van as (dichtbij flens)

≤0,08 mm

Axiale speling van de as

≤ 0,4 mm

Speling bij nullast

≤ 3°

Asperspassingskracht, max

≤200N
