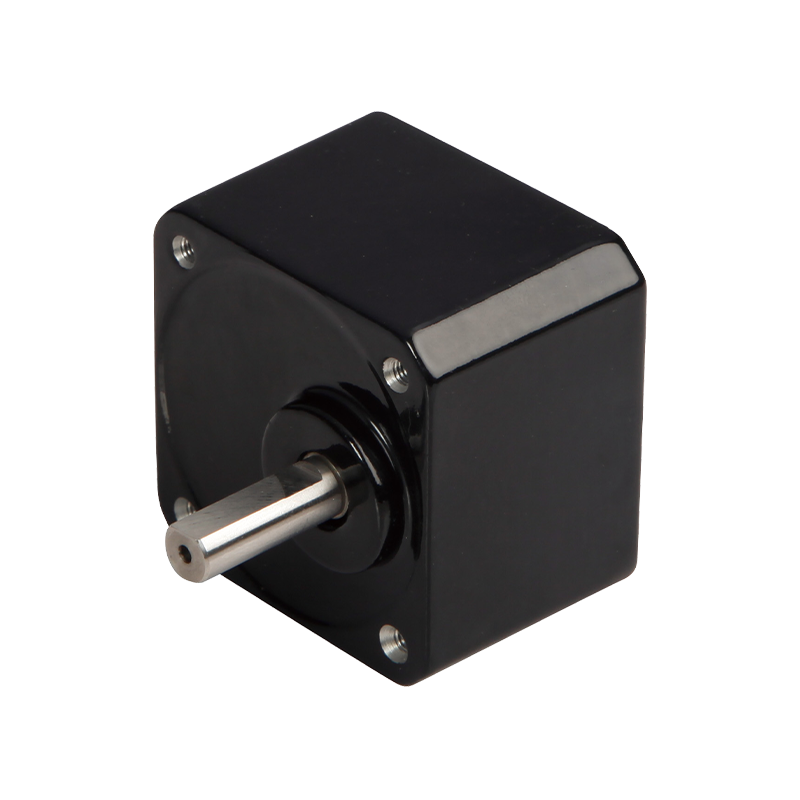

42JB30K 42 mm eenvoudige installatie tandwielkast met tandwiel

42JB30K 42 mm eenvoudige installatie tandwielkast met tandwiel

De 42JB30K is een hoogwaardige vierkante tandwielreductor voor een verscheidenheid aan toepassingen die een nauwkeurige koppelregeling vereisen.
De parallelle versnellingsbak bestaat uit een parallelle opstelling van tandwielas en tandwiel, de structuur is relatief eenvoudig, er is geen complexe planetaire tandwieltrein of ander speciaal mechanisme. Deze eenvoudige structuur maakt het ontwerp-, fabricage- en assemblageproces relatief eenvoudig, waardoor de productiekosten en productiecycli worden verlaagd. De vorm is meestal een gewone balk, die eenvoudig te installeren en te bevestigen is op verschillende apparatuur, en zich kan aanpassen aan verschillende installatieruimte- en locatievereisten.

  • 42JB30K 42 mm eenvoudige installatie tandwielkast met tandwiel
42 mm tandwielkast met tandwiel 42JB30K

42 mm tandwielkast,

Toegestaan belastingsbereik: 3N.m

Spur-versnellingsbak

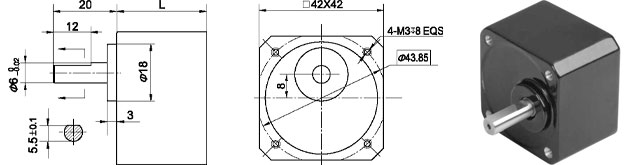

Afmetingen

Parameter

Overbrengingsverhoudingparameter

Overbrengingsverhouding

L-afmeting

Fase 1

3,6 〜10

28.5

Fase 2

18-20

Fase 3

24〜45

Parameter

Parameter

Fase 1

Fase 2

Fase 3

Transmissie-efficiëntie

81%

73%

66%

Nominaal tolerantiekoppel

0,5Nm

1,5Nm

3Nm

Invoer- en uitvoerrichting

Dezelfde richting

Omgekeerde richting

Dezelfde richting

Max. momentaan tolerantiekoppel

Twee keer het nominale koppel

Bedrijfstemperatuur

-10℃~ 80℃

Omgevingsvochtigheid bij gebruik

20% ~ 85% RV

Aanbevolen invoersnelheid

≤3000 tpm

Technische gegevens

Lager aan de uitgang

Kogellagers

Max. Radiale belasting (10 mm vanaf het asuiteinde)

≤50N

Max. axiale belasting van de as

≤15N

Radiale speling van as (dichtbij flens)

≤0,08 mm

Axiale speling van de as

≤ 0,4 mm

Speling bij nullast

≤ 2°

Maximale indrukkracht op de uitgaande as

≤100N
