72JX850K 72 mm 15-85N.m planetaire versnellingsbak

72JX850K 72 mm 15-85N.m planetaire versnellingsbak

De 72JX850K is voorzien van een metalen planetaire tandwielconstructie met een buitendiameter van 72 mm voor zowel compact als hoog koppel. Het toegestane koppel varieert van 15 N.m tot 85 N.m en ondersteunt dubbele spanningen van 12 V/24 V om zich aan te passen aan verschillende energie-efficiëntiescenario's.
De overbrengingsverhouding van de eentraps planetaire versnellingsbak ligt over het algemeen tussen 3 en 10, en wanneer de meertraps planetaire versnellingsbak in serie wordt gebruikt, kan de overbrengingsverhouding tientallen of zelfs honderden bereiken, wat kan voldoen aan de eisen van verschillende apparatuur voor de overbrengingsverhouding. Vergeleken met conventionele versnellingsbakken met parallelle assen kunnen planetaire versnellingsbakken 30% tot 50% kleiner in volume en lichter in gewicht zijn dan conventionele versnellingsbakken met parallelle assen met dezelfde overbrengingsverhouding en laadvermogen, waardoor ze eenvoudig te installeren en in te zetten zijn in apparatuur met beperkte ruimte.

  • 72JX850K 72 mm 15-85N.m planetaire versnellingsbak
72 mm planetaire versnellingsbak 72JX850K

72 mm planetaire versnellingsbak,

Toegestaan belastingsbereik: 15N.m〜85N.m

Planetaire versnellingsbak

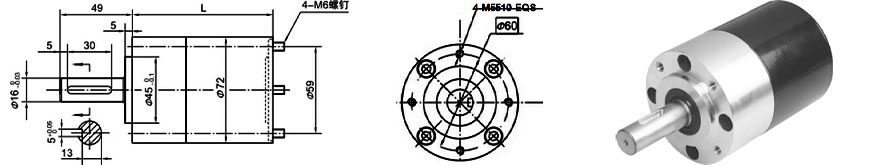

Afmetingen

Parameter

Overbrengingsverhoudingparameter

Overbrengingsverhouding

L-afmeting

Fase 1

3,7 ~ 6,75

56

Fase 2

14~46

75.5

Fase 3

51 ~ 308

95.5

Parameter

Parameter

Fase 1

Fase 2

Fase 3

Transmissie-efficiëntie

90%

81%

73%

Nominaal tolerantiekoppel

15Nm

45Nm

85Nm

Max. momentaan tolerantiekoppel

Drie keer het nominale koppel

Bedrijfstemperatuur

-10℃~ 80℃

Omgevingsvochtigheid bij gebruik

20% 〜85% RV

Aanbevolen invoersnelheid

≤4000 tpm

Invoer- en uitvoerrichting

Zelfde richting

Technische gegevens

Materiaal behuizing

Metaal

Lager aan de uitgang

Kogellagers

Max. Radiale belasting (10 mm vanaf flens)

≤320N

Max. axiale belasting van de as

≤160N

Radiale speling van as (dichtbij flens)

≤0,08 mm

Axiale speling van de as

≤0,4 mm

Speling bij nullast

≤1,5°

Asperspassingskracht, max

≤400N
