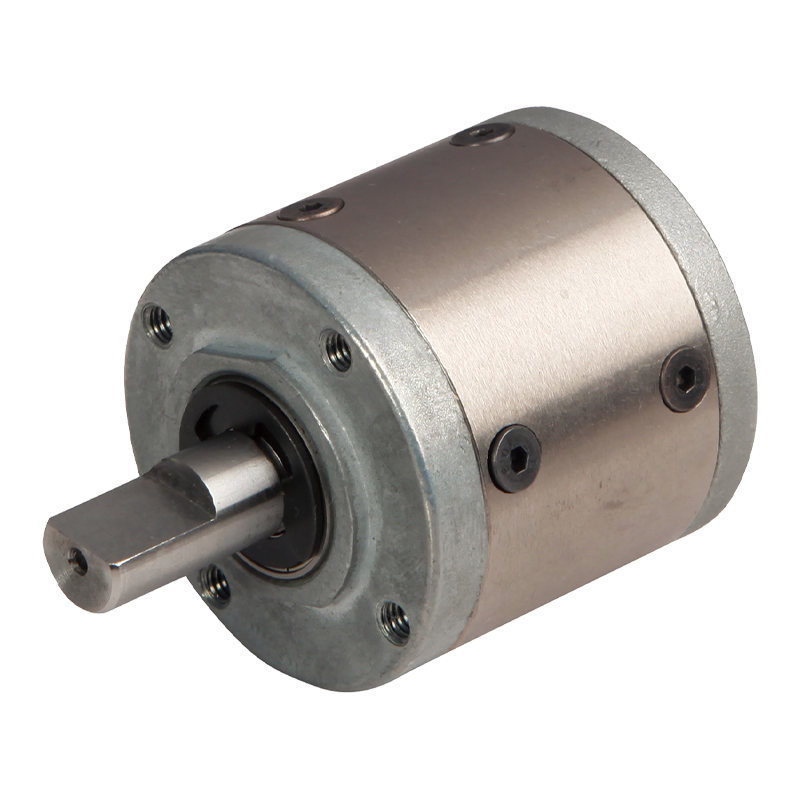

42JX150K 42 mm 2-15N.m planetaire versnellingsbak

42JX150K 42 mm 2-15N.m planetaire versnellingsbak

42JX150K is een krachtig planetair verloopstuk met een buitendiameter van 423 mm, waardoor een koppelbereik van 2N.m ~ 15N.m en een bedrijfstemperatuur van -10℃~ 80℃ mogelijk zijn.
De planetaire tandwielstructuur van de planetaire versnellingsbak maakt het mogelijk dat meerdere tandwielen in een beperkte ruimte in elkaar grijpen om krachtoverbrenging, vertraging en koppelverhoging te bereiken. Vergeleken met traditionele versnellingsbakken met parallelle as, met dezelfde overbrengingsverhouding en hetzelfde draagvermogen, kan het volume van de planetaire versnellingsbak met 30% tot 50% worden verminderd, en is het gewicht ook lichter, wat eenvoudig te installeren en in te richten in apparatuur met beperkte ruimte. Meerdere planeetwielen delen de belasting, waardoor de kracht op elk tandwiel relatief klein is. Tegelijkertijd is het tandwiel meestal gemaakt van hoogwaardig gelegeerd staal. Na het blussen, slijpen en andere processen is de hardheid van het tandoppervlak hoog, goede slijtvastheid, bestand tegen grote koppel- en stootbelastingen, geschikt voor zware transmissie-gelegenheden.

  • 42JX150K 42 mm 2-15N.m planetaire versnellingsbak
42 mm planetaire versnellingsbak 42JX150K

Φ42 planetair verloopstuk

Toegestaan koppelbereik: 2N.m~15N.m

Planetaire versnellingsbak

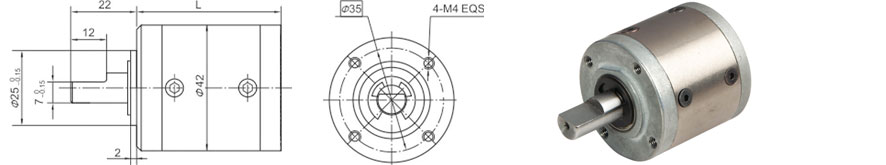

Afmetingen

Parameter

Overbrengingsverhoudingparameter

Overbrengingsverhouding

L-afmeting

Fase 1

3,5~6,0

32.5

Fase 2

14~30

39.2

Fase 3

49~144

46

Fase 4

172~504

52.5

Parameter

Parameter

Fase 1

Fase 2

Fase 3

Fase 4

Transmissie-efficiëntie

90%

81%

73%

66%

Nominaal tolerantiekoppel

2Nm

4Nm

8Nm

15Nm

Max. momentaan tolerantiekoppel

Drie keer het nominale koppel

Bedrijfstemperatuur

-10℃~ 80℃

Omgevingsvochtigheid bij gebruik

20% ~ 85% RV

Aanbevolen invoersnelheid

≤4000 tpm

Invoer- en uitvoerrichting

Zelfde richting

Technische gegevens

Materiaal behuizing

Metaal

Lager aan de uitgang

Kogellagers

Max. Radiale belasting (12 mm vanaf flens)

≤80N

Max. axiale belasting van de as

≤30N

Radiale speling van as (dichtbij flens)

≤0,06 mm

Axiale speling van de as

≤ 0,3 mm

Speling bij nullast

≤1,5°

Asperspassingskracht, max

≤150N
