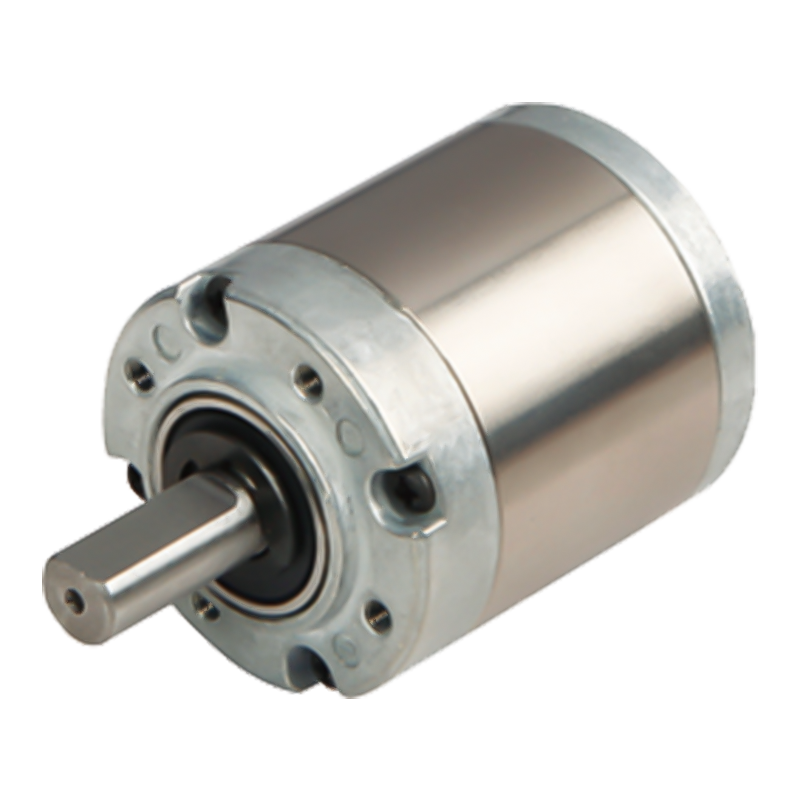

32JX30K 32 mm 0,3-3N.m planetaire versnellingsbak

32JX30K 32 mm 0,3-3N.m planetaire versnellingsbak

32JX30K is een planetair verloopstuk met een buitendiameter van 32 mm, waardoor een koppelbereik van 0,3 N.m ~ 3,0 N.m, een transmissie-efficiëntie van de eerste trap van 90% en een bedrijfstemperatuur van -10 ℃ ~ 80 ℃ mogelijk zijn.
De planetaire versnellingsbak wordt aangedreven door de binnenste in elkaar grijpende planetaire tandwieltrein en het wrijvingsverlies tussen de tandwielen is klein. Tegelijkertijd wordt het planeetwiel gelijkmatig verdeeld over het zonnewiel en wordt de belasting gelijkmatig verdeeld, zodat het draagvermogen van het tandwiel volledig wordt benut en de transmissie-efficiëntie gewoonlijk 90% -97% bedraagt. Door de combinatie van het aantal tanden van het zonnewiel, het planeetwiel en de tandkrans te veranderen, kunnen allerlei verschillende overbrengingsverhoudingen worden bereikt. De overbrengingsverhouding van de eentraps planetaire versnellingsbak ligt over het algemeen tussen 3 en 10, en wanneer de meertraps planetaire versnellingsbak in serie wordt gebruikt, kan de overbrengingsverhouding tientallen of zelfs honderden bereiken, wat kan voldoen aan de eisen van verschillende apparatuur voor de overbrengingsverhouding.

  • 32JX30K 32 mm 0,3-3N.m planetaire versnellingsbak
32 mm planetaire versnellingsbak 32JX30K

32 mm planetaire versnellingsbak,

Toegestaan belastingsbereik: 0,3 N.m〜3,0N.m

Planetaire versnellingsbak

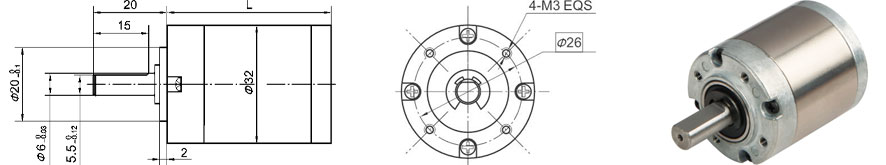

Afmetingen

Overbrengingsverhoudingparameter

Overbrengingsverhouding

L-afmeting

Fase 1

3,7 ~ 5,2

25.7

Fase 2

14 ~ 27

32.8

Fase 3

51 ~ 139

39.7

Fase 4

189 ~720

46.6

Parameter

Parameter

Fase 1

Fase 2

Fase 3

Fase 4

Transmissie-efficiëntie

90%

81%

73%

66%

Nominaal tolerantiekoppel

0,3Nm

1,2 Nm

2,5Nm

3,0 Nm

Max. momentaan tolerantiekoppel

Drie keer het nominale koppel

Bedrijfstemperatuur

-10℃~ 80℃

Omgevingsvochtigheid bij gebruik

20% ~ 85% RV

Aanbevolen invoersnelheid

≤4000 tpm

Invoer- en uitvoerrichting

Dezelfde richting

Technische gegevens

Materiaal behuizing

Metaal

Lager aan de uitgang

Kogellagers

Max. Radiale belasting (10 mm vanaf flens)

≤35N

Max. axiale belasting van de as

≤25N

Radiale speling van as (dichtbij flens)

≤0,07 mm

Axiale speling van de as

≤0,3 mm

Speling bij nullast

≤1,5°

Asperspassingskracht, max

≤100N
