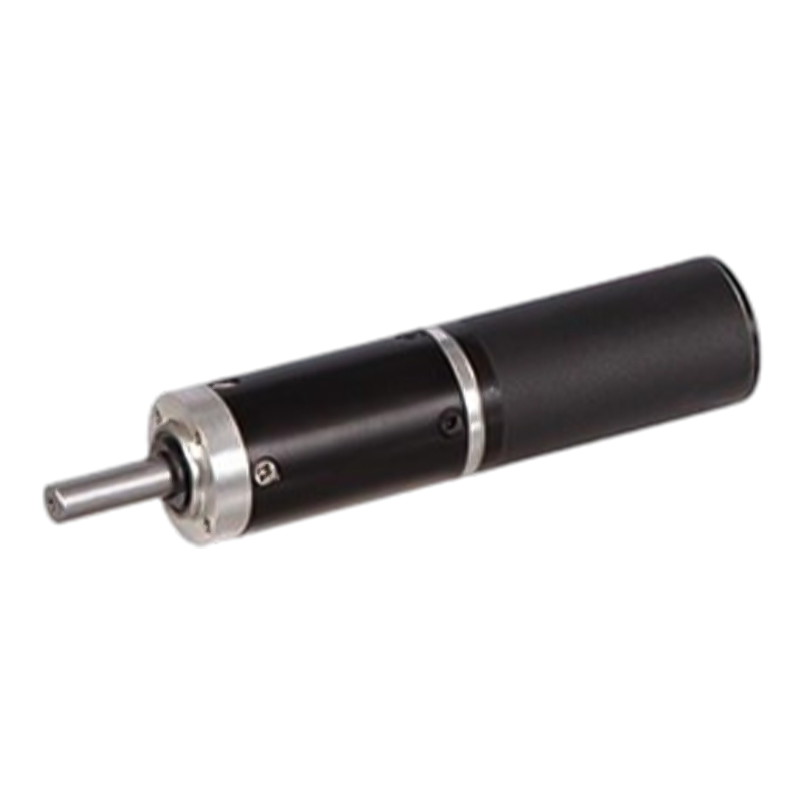

22JX10K / 22ZWN45 22 mm 7000 RPM borstelloze DC planetaire reductiemotor

22JX10K / 22ZWN45 22 mm 7000 RPM borstelloze DC planetaire reductiemotor

De borstelloze DC planetaire reductiemotor 22JX10K/22ZWN45 maakt gebruik van een metalen binnenring met een buitendiameter van 22 mm, waardoor een koppelbereik van 0,05N.m~0,5N.m en een onbelast toerental van 7000 RPM mogelijk zijn.
Door meertraps tandwielinschakeling kan een hoge vertragingsverhouding worden bereikt in een klein volume (zoals maximaal 9000:1 in vier fasen), en is het uitgangskoppel groot en gelijkmatig verdeeld, wat geschikt is voor scenario's met beperkte ruimte, zoals robotgewrichten en automatiseringsapparatuur. De borstelloze motorrotor maakt gebruik van permanente magneten, die dunner en lichter zijn, en gecombineerd met de compacte lay-out van planetaire tandwielen is de algehele structuur kleiner.

  • 22JX10K / 22ZWN45 22 mm 7000 RPM borstelloze DC planetaire reductiemotor
22JX10K/22ZWN45

Planetaire versnellingsbak met een buitendiameter van 22 mm,

Toegestaan belastingsbereik: 0,05N.m~0,5N.m

BLDC planetaire reductiemotor (materiaal ringtandwiel: metaal)

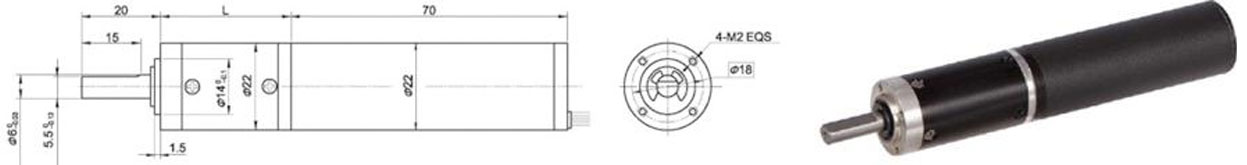

Afmetingen

3-fase 10-polige borstelloze gelijkstroommotor, met externe driver

Technische gegevens borstelloze motor

TYPE

Aantal polen

Aantal fasen

Spanning VDC

Onbelast toerental r/min

Snelheid omw/min

Koppel mN.m

Vermogen W

Koppel mN.m

Huidig A

Lijn-tot-lijn weerstand in ohm

Lijn-naar-lijn-inductantie mH

22ZWN45-2470

8

3

24

7000

4600

8

3.8

21

1.1

23

6.2

Technische gegevens borstelloze reductiemotor

Configuratie 22ZWN45-2470 BLDC-motor (22ZWN45-2470 BLDC-motor)

Reductieverhouding

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Aantal tandwieltreinen

1

1

2

2

2

3

3

3

3

4

4

4

Lengte (L) mm

24.4

24.4

33

33

31

41.5

41.5

41.5

41.5

49.8

49.8

49.8

Onbelaste snelheid omw/min

1887

1351

500

368

259

137

99

70

50

37

27

19

Nominale snelheid rAnin

1240

888

329

242

170

90

65

46

33

24

17

12

Nominaal koppel N.m

0.027

0.037

0.091

0.12

0.17

0.3

0.41

0.58

0.8

1

1

1

Max. toelaatbare belasting in korte tijd N.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3
