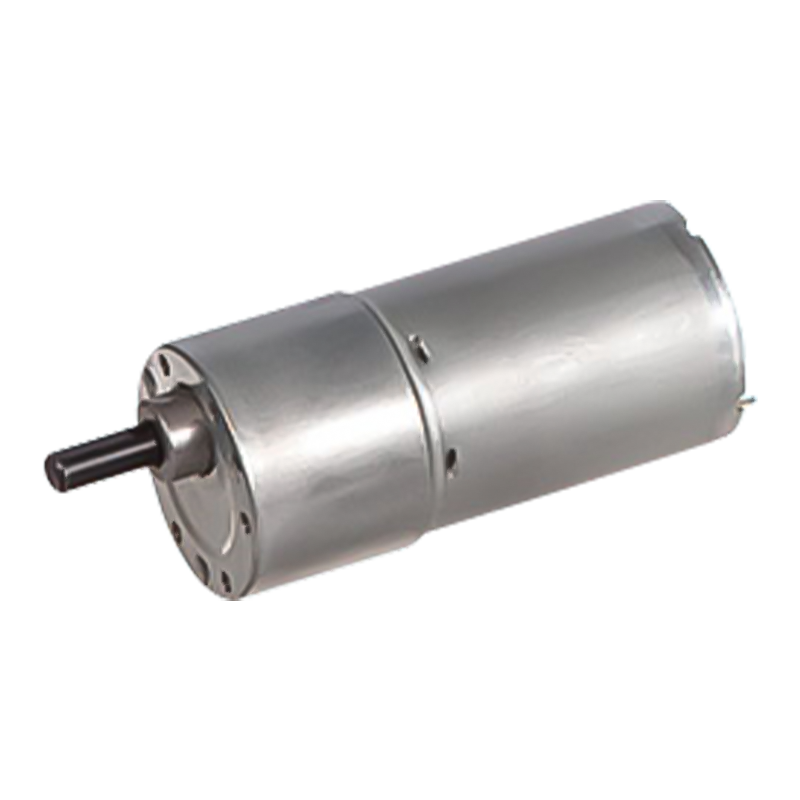

37JBE10K / 36ZY50 37 mm 3600-4200 tpm permanente magneet DC geborstelde tandwielmotor

37JBE10K / 36ZY50 37 mm 3600-4200 tpm permanente magneet DC geborstelde tandwielmotor

De 37JBE10K/36ZY50 DC-reductiemotor met permanente magneet heeft een buitendiameter van 37 mm en kan worden gebruikt in een omgeving met dubbele spanning van 12 V/24 V met een onbelast toerental van 3600-4200 tpm.
De structuur is eenvoudig, zonder complexe elektronische controllers (zoals het aandrijfcircuit dat nodig is voor borstelloze motoren), en de productiekosten zijn laag. Het ontwerp van de versnellingsbak met parallelle as is volwassen, het verwerkings- en assemblageproces is eenvoudig, geschikt voor massaproductie en verlaagt de kosten verder. Borstelmotoren hebben van nature een hoog startkoppel, en wanneer ze worden verlaagd met parallelle versnellingen, kan het uitgangskoppel verder worden versterkt, geschikt voor toepassingen die hoge startbelastingen vereisen (zoals elektrisch gereedschap, speelgoedauto's, enz.).

  • 37JBE10K / 36ZY50 37 mm 3600-4200 tpm permanente magneet DC geborstelde tandwielmotor
37JBE10K/36ZY50

Planetaire versnellingsbak met een buitendiameter van 37 mm

Toegestaan belastingsbereik: 1,0 N.m

PM DC-tandwielmotor

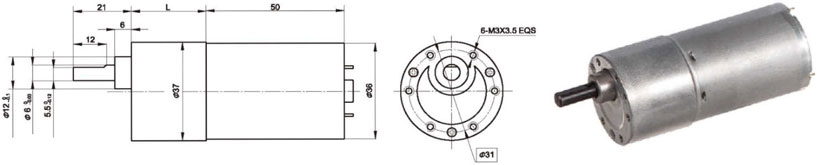

Afmetingen

Motortechnische gegevens

TYPE

Nominale spanning VDC

Onbelast toerental r/min

Nullaststroom A

Nominale snelheid r/min

Nominaal koppel N.m

Uitgangsvermogen W

Nominale stroom A

Stall-koppel N.m

Blokstroom A

36ZY50-2436

24

3600

100

3000

11

3.4

0.4

58

1.7

36ZY50-2442

24

4200

120

3450

12

4.2

0.43

52

1.6

Technische gegevens reductiemotor

Configuratie 36ZY50-2436 DC-motor

Reductieverhouding

6

10

18

30

50

75

100

150

200

250

Aantal tandwieltreinen

2

2

3

3

4

4

4

5

5

5

Lengte (L) mm

21.5

21.5

26.5

26.5

29

29

29

31.5

31.5

31.5

Onbelaste snelheid omw/min

600

360

200

120

72

48

36

24

18

14

Nominale snelheid omw/min

500

300

167

100

60

40

30

20

15

12

Nominaal koppel N.m

0.06

0.09

0.14

0.24

0.4

0.5

0.67

1

1

1

Max. toelaatbare belasting in korte tijd N.m

0.5

0.5

1

1

2

2

2

3

3

3

Draairichting

CCW

CCW

CW

CW

CCW

CCW

CCW

CW

CW

CW

Configuratie 36ZY50-2442 DC-motor

Reductieverhouding

6

10

18

30

50

75

100

150

200

250

Aantal tandwieltreinen

2

2

3

3

4

4

4

5

5

5

Lengte (L) mm

21.5

21.5

26.5

26.5

29

29

29

31.5

31.5

31.5

Onbelaste snelheid omw/min

700

420

233

140

84

56

42

28

21

17

Nominale snelheid omw/min

583

350

194

117

70

47

35

23

18

14

Nominaal koppel N.m

0.06

0.1

0.16

0.26

0.42

0.55

0.73

1

1

1

Max. toelaatbare belasting in korte tijd N.m

0.5

0.5

1

1

2

2

2

3

3

3

Draairichting

CCW

CCW

CW

CW

CCW

CCW

CCW

CW

CW

CW

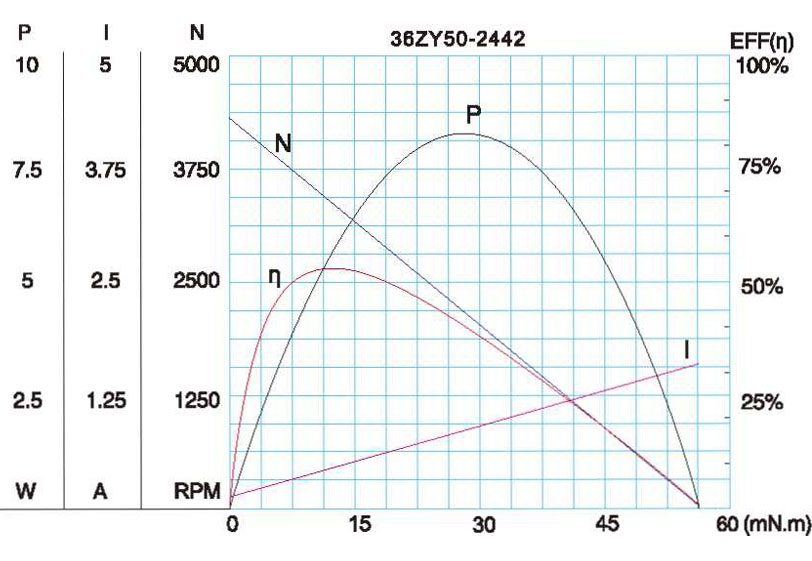

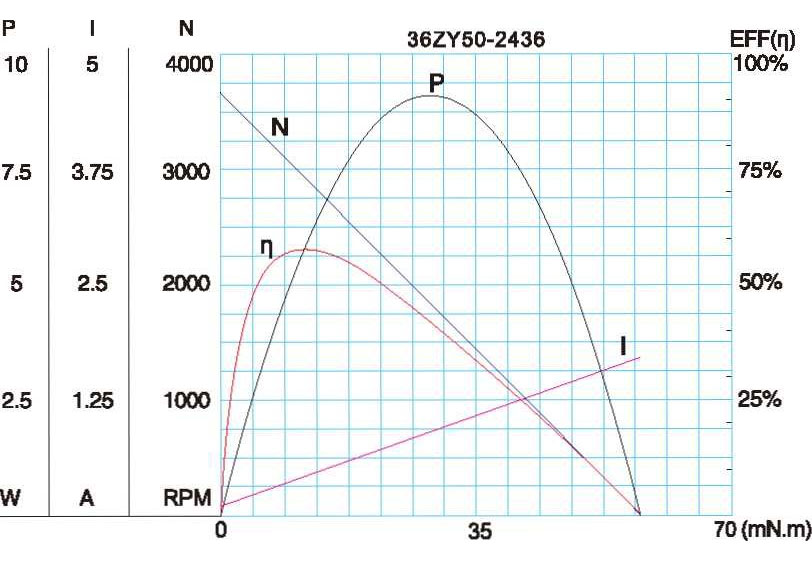

Motorkarakteristiek figuur

F-4

Technische parameters kunnen zonder voorafgaande kennisgeving worden gewijzigd.*
