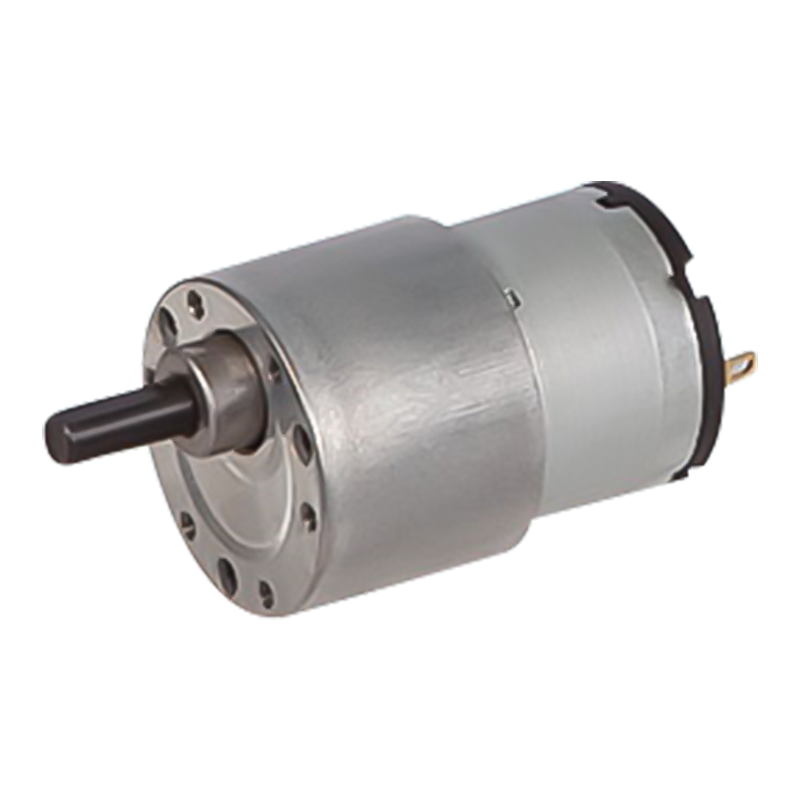

37JB6K/33ZY24 37 mm 3000 tpm 0,6 N.m permanente magneet DC geborstelde tandwielmotor

37JB6K/33ZY24 37 mm 3000 tpm 0,6 N.m permanente magneet DC geborstelde tandwielmotor

De 37JB6K/33ZY24 is een planetair verloopstuk met een buitendiameter van 37 mm, waardoor een koppelbereik van 0,6 N·m tot 37 mm en een onbelast toerental van 3.000 tpm mogelijk is.
Gecombineerd met een geschikte positiesensor en besturingssysteem kan een geborstelde parallelle reductiemotor een nauwkeurigere positieregeling bereiken. In de positioneringslink van de geautomatiseerde productielijn kunnen de mechanische onderdelen nauwkeurig op de opgegeven positie worden gepositioneerd, waardoor de mate van automatisering en precisie van de productie wordt verbeterd. De compacte structuur en de kleine axiale afmetingen van de tandwielkast met parallelle as zijn geschikt voor scenario's met beperkte ruimte (zoals kleine robots, huishoudelijke apparaten, enz.). De parallelle tandwieloverbrenging is soepel, geluidsarm en kan een stabieler uitgangsvermogen leveren, zodat de apparatuur stabieler en betrouwbaarder werkt, geschikt voor apparatuur met hoge eisen aan de bedrijfsstabiliteit.

  • 37JB6K/33ZY24 37 mm 3000 tpm 0,6 N.m permanente magneet DC geborstelde tandwielmotor
37JB6K/33ZY24

Planetaire versnellingsbak met een buitendiameter van 37 mm,

Toegestaan belastingsbereik: 0,6N · m

PM DC-tandwielmotor

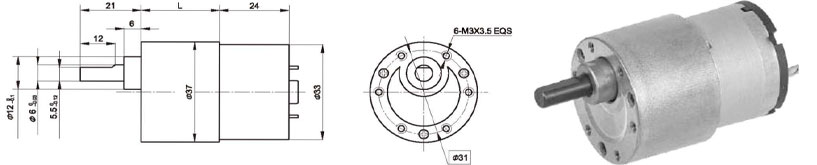

Afmetingen

Motortechnische gegevens

TYPE

Nominale spanning VDC

Onbelast toerental r/min

Nullaststroom A

Nominale snelheid r/min

Nominaal koppel N.m

Uitgangsvermogen W

Nominale stroom A

Stall-koppel N.m

Blokstroom A

33ZY24-1230

12

3000

40

2300

2.5

0.59

100

10

0.26

33ZY24-2430

24

3000

20

2300

2.5

0.59

80

10

0.14

Technische gegevens reductiemotor

Configuratie 33ZY24-1230 DC-motor

Reductieverhouding

18

30

50

75

100

150

200

250

300

400

500

750

1000

1500

3000

Aantal tandwieltreinen

3

3

4

4

4

5

5

5

5

6

6

6

6

7

7

Lengte (L) mm

21.5

21.5

24

24

24

26.5

26.5

26.5

26.5

29

29

29

29

31.5

31.5

Onbelaste snelheid omw/min

161

97

58

39

29

19

15

12

10

7.3

5.8

3.9

2.9

1.9

1

Nominale snelheid omw/min

122

73

44

29

22

15

11

8.8

7

5.5

4.5

3.1

2.4

1.7

0.8

Nominaal koppel N.m

0.03

0.05

0.08

0.12

0.16

0.22

0.3

0.37

0.44

0.53

0.6

0.6

0.6

0.6

0.6

Max. toelaatbare belasting in korte tijd N.m

0.6

0.6

1.2

1.2

1.2

1.8

1.8

1.8

1.8

1.8

1.8

1.8

1.8

1.8

1.8

Draairichting

CW

CW

CCW

CCW

CCW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CW

CW

Configuratie 33ZY24-2430 DC-motor

Reductieverhouding

18

30

50

75

100

150

200

250

300

400

500

750

1000

1500

3000

Aantal tandwieltreinen

3

3

4

4

4

5

5

5

5

6

6

6

6

7

7

Lengte (L) mm

21.5

21.5

24

24

24

26.5

26.5

26.5

26.5

29

29

29

29

31.5

31.5

Onbelaste snelheid omw/min

167

100

60

40

30

20

15

12

10

7.5

6

4

3

2

1

Nominale snelheid omw/min

128

77

46

31

23

15

12

9.2

7.7

5.9

4.8

3.3

2.5

1.7

0.9

Nominaal koppel N.m

0.04

0.06

0.1

0.14

0.18

0.27

0.37

0.41

0.49

0.6

0.6

0.6

0.6

0.6

0.6

Max. toelaatbare belasting in korte tijd N.m

0.6

0.6

1.2

1.2

1.2

1.8

1.8

1.8

1.8

1.8

1.8

1.8

1.8

1.8

1.8

Draairichting

CW

CW

CCW

CCW

CCW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CW

CW

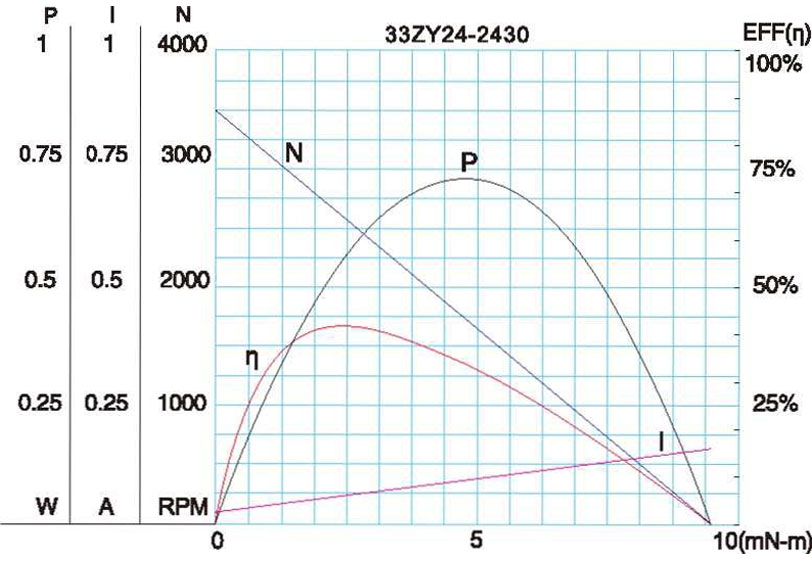

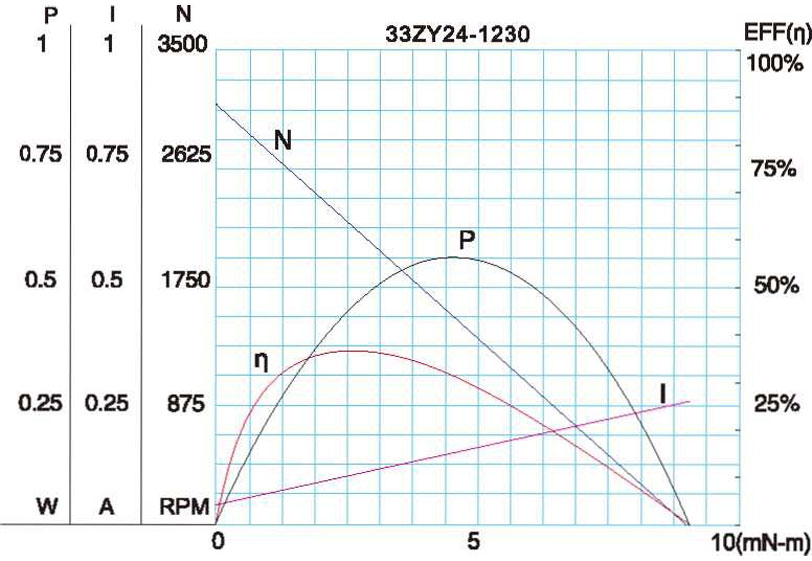

Motorkarakteristiek figuur

F-1

Technische parameters kunnen zonder voorafgaande kennisgeving worden gewijzigd.*
