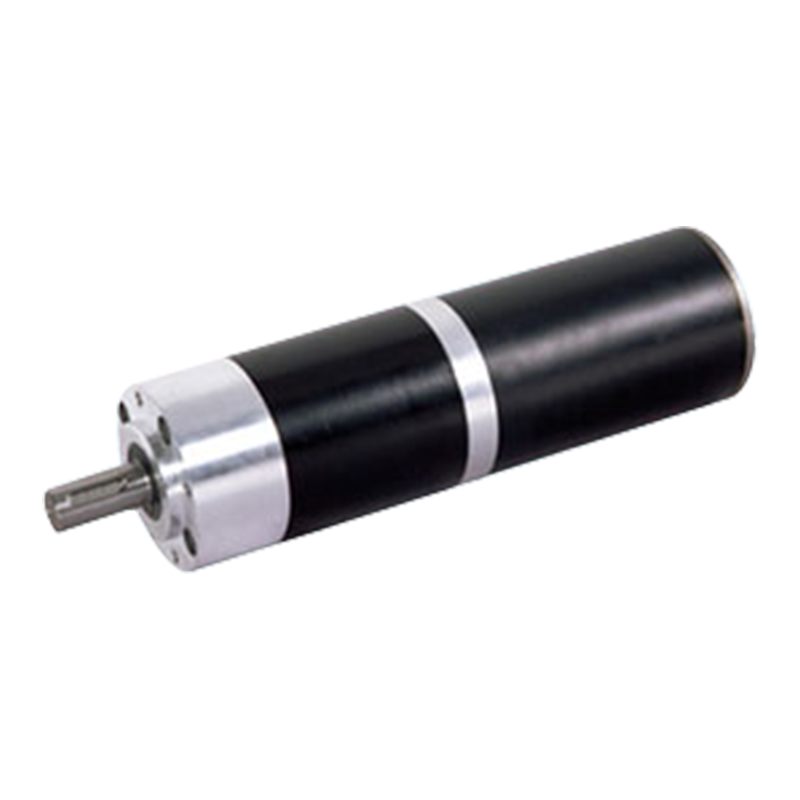

82JX1200K/80ZY125 82 mm 120N.m permanente magneet DC geborstelde planetaire reductiemotor

82JX1200K/80ZY125 82 mm 120N.m permanente magneet DC geborstelde planetaire reductiemotor

De planetaire DC-reductiemotor met permanente magneet is ontworpen met 12V/24V dubbele spanningscompatibiliteit om zich aan te passen aan verschillende energieverbruikscenario's. Het onbelaste toerental van 2000-3500 tpm en de overbrengingsverhouding van 6-71 kunnen het uitgangskoppel (tot 120 N.m) en snelheid nauwkeurig aanpassen om te voldoen aan de vermogensvereisten van precisie-instrumenten tot zware apparatuur. De combinatie van een motortraagheid van 274-440 kg·cm² en een piekkoppel van 4,4 N.m zorgt voor slagvastheid bij plotselinge belastingen en reageert snel met een lage traagheid (start en stop <3 ms). Het onbelaste energieverbruik van statische stroom van 22-30 mA benadrukt de hoge efficiëntie van het elektromagnetische systeem.

Het reductiesysteem maakt gebruik van een metalen planetaire tandwielstructuur met meerdere tanden en realiseert een geluidsarme werking door middel van een lastverdelingsontwerp, waardoor de duurzaamheid van de versnellingsbak in zware omgevingen zoals stof en vochtigheid wordt gegarandeerd. De combinatie van een compact metalen chassis (lengte 24 mm) en een koppeldichtheid van 120 N.m maakt het mogelijk om de tegenstrijdige eisen van een hoog vermogen en systeemintegratie in scenario's met beperkte ruimte, zoals geautomatiseerde productielijnen en medische apparatuur, in evenwicht te brengen.

Het algemene parametersysteem wijst op de dubbele standaard van industriële betrouwbaarheid en dynamische regelnauwkeurigheid. Het is met name geschikt voor servo-aandrijfscenario's die een snelle start en stop, een hoge koppeldichtheid en omgevingstolerantie vereisen, zoals kernkrachteenheden in robotgewrichten, precisiedraaitafels en andere velden.

  • 82JX1200K/80ZY125 82 mm 120N.m permanente magneet DC geborstelde planetaire reductiemotor
82JX1200K/80ZY125

Planetaire vertragingskast met buitendiameter van 82 mm,

Toegestaan belastingsbereik: 120N.m

PM DC planetaire reductiemotor (materiaal ringtandwiel: metaal)

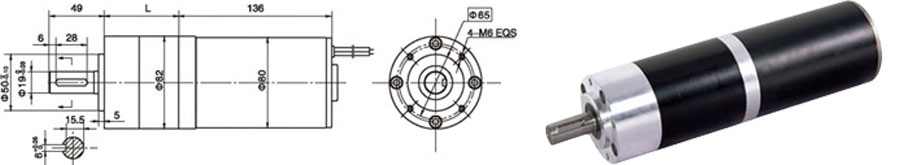

Afmetingen

Motortechnische gegevens

Typ

Nominale spanning VDC

Onbelast toerental r/min

Nullaststroom mA

Nominale snelheid r/min

Nominaal koppelmN.m

Uitgangsvermogen W

Nominale stroom mA

Blokkeermoment mN.m

Blokstroom A

80ZY125-2420

24

2000

0.7

1650

440

76

5

2.5

22

80ZY125-2435

24

3500

1.6

2750

950

274

17

4.4

30

Technische gegevens reductiemotor

Configuratie 80ZY125-2420 DC-motor (80ZY125-2420 DC-motor)

Reductieverhouding

4

7

14

19

25

32

50

64

71

90

116

152

195

329

Aantal tandwieltreinen

1

1

2

2

2

2

3

3

3

3

3

3

3

3

Lengte (L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

115

Onbelast toerental r/min

500

286

143

105

80

63

40

31

28

22

17

13

10

6

Nominaal toerental omw/min

413

236

118

87

66

52

33

26

23

18

14

11

8.5

5

Nominaal koppel N.m

1.6

2.8

5

6.8

8.9

11

16

21

23

29

37

49

63

106

Max. toelaatbare belasting in korte tijd N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

360

Configuratie 80ZY125-2435 DC-motor (80ZY125-2435 DC-motor)

Reductieverhouding

4

7

14

19

25

32

50

64

71

90

116

152

195

Aantal tandwieltreinen

1

1

2

2

2

2

3

3

3

3

3

3

3

Lengte (L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

Onbelast toerental r/min

875

500

250

184

140

109

70

55

49

39

30

23

18

Nominaal toerental omw/min

688

393

196

145

110

86

55

43

39

31

24

18

14

Nominaal koppel N.m

3.4

6

11

15

19

25

35

44

49

62

80

105

120

Max. toelaatbare belasting in korte tijd N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

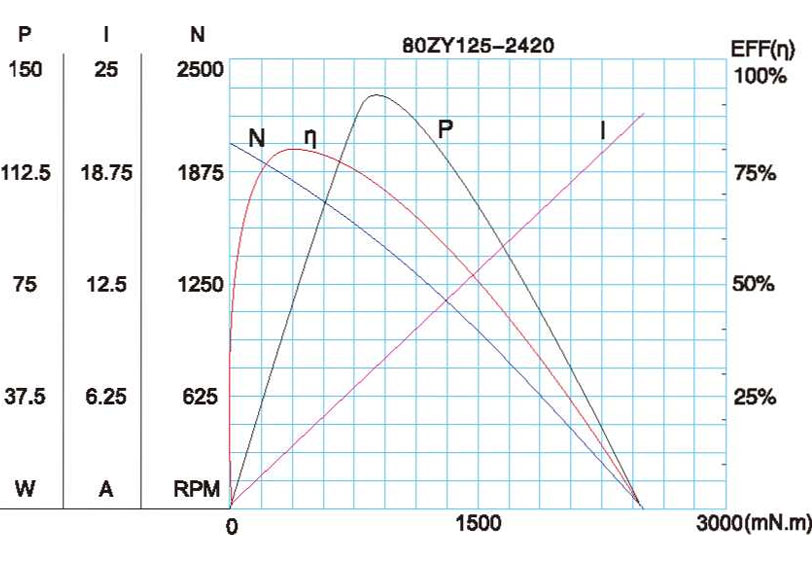

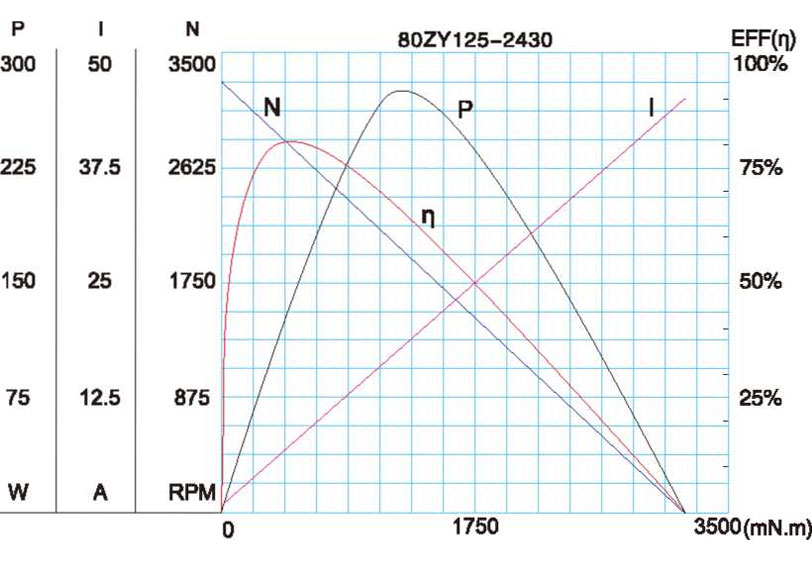

Motorkarakteristiek figuur

A-34

Technische parameters kunnen zonder voorafgaande kennisgeving worden gewijzigd.*
