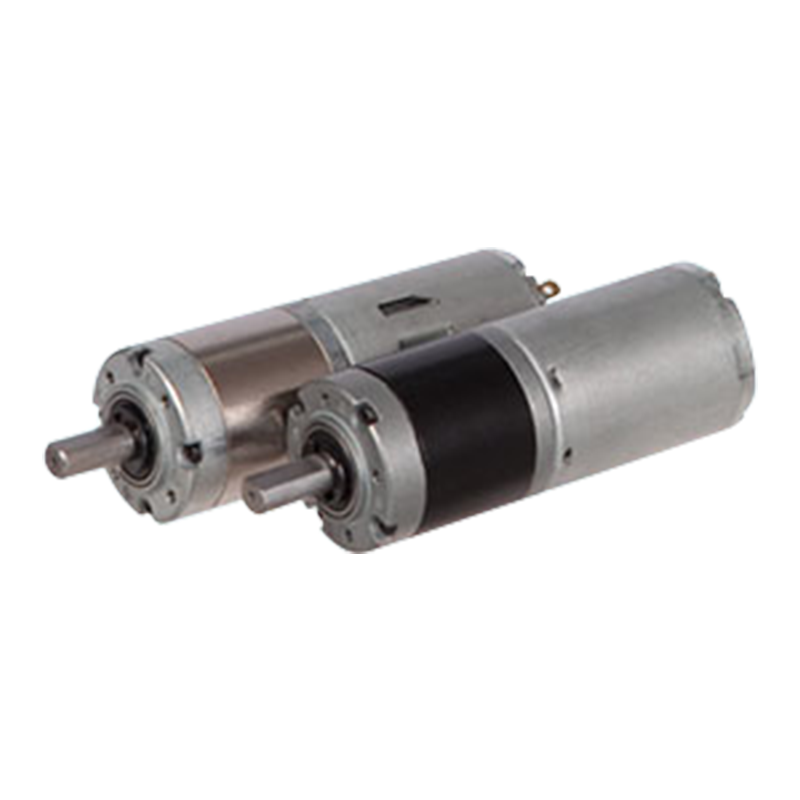

36JXE30K / 36ZY50 36 mm 0,3-3N.m permanente magneet DC geborstelde planetaire reductiemotor

36JXE30K / 36ZY50 36 mm 0,3-3N.m permanente magneet DC geborstelde planetaire reductiemotor

Het materiaal van de binnenring van de 36JXE30K/36ZY50 is gemaakt van metaal en poedermetaal, en u kunt kiezen tussen de binnenring van twee materialen: poedermetaal (model 36JXF30K) en metaal (model 36JXE30K). De buitendiameter is 36 mm, het toegestane koppelbereik: 0,3 N.m ~ 3,0 N.m, de onbelaste snelheid is 3600-4200 tpm.
Met meerdere planetaire wielen kan de impactkracht worden verdeeld en het laadvermogen worden vergroot, gecombineerd met het hoge koppel van de borstelmotor, om zware belastingsomstandigheden (zoals geautomatiseerde aandrijfsystemen voor productielijnen) aan te kunnen. Een soepele snelheidsregeling kan worden bereikt door de spanning aan te passen, en de meertraps transmissieverhoudingselectie van op elkaar geplaatste planetaire tandwielen kan de snelheid en het koppel nauwkeurig regelen in een groot bereik, geschikt voor scenario's die fijne afstelling vereisen (zoals medische apparatuur, kleine robots).

  • 36JXE30K / 36ZY50 36 mm 0,3-3N.m permanente magneet DC geborstelde planetaire reductiemotor
Download Productaanvraag
VOORV：36JXE30K / 36ZY57 36 mm 12v / 24v permanente magneet DC geborstelde planetaire reductiemotor
VOLGENDE：36JXE30K / 35ZY40 36 mm 3000-5000 tpm permanente magneet DC geborstelde planetaire reductiemotor

+86 0579-86817938-836

[email protected]

36JXE30K/36ZY50

Planetaire versnellingsbak met een buitendiameter van 36 mm,

Toegestaan belastingsbereik: 0,3N.m~3,0N.m

PM DC planetaire reductiemotor (materiaal ringtandwiel: metaal en poedermetaal)

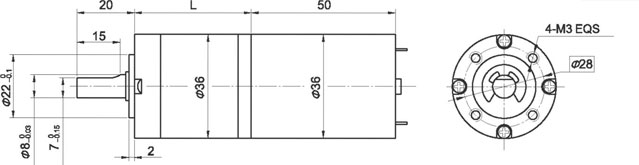

Afmetingen

Ringtandwiel kan worden geselecteerd uit twee materialen: Poedermetaal (Type: 36JXF30K), Metaal (Type: 36JXE30K)

Motortechnische gegevens

Typ

Nominale spanning VDC

Onbelast toerental r/min

Nullaststroom mA

Nominale snelheid r/min

Nominaal koppelmN.m

Uitgangsvermogen W

Nominale stroom mA

Blokkeermoment mN.m

Blokstroom A

36ZY50-2436

24

3600

100

3000

11

3.4

0.4

58

1.7

36ZY50-2442

24

4200

120

3450

12

4.2

0.43

56

1.6

Technische gegevens reductiemotor

Configuratie 36ZY50-2436 DC-motor (36ZY50-2436 DC-motor)

Reductieverhouding

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

Aantal tandwieltreinen

1

1

2

2

2

3

3

3

3

4

4

4

4

Lengte (L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

47.4

47.4

47.4

Onbelast toerental r/min

970

695

257

189

133

71

51

36

26

19

14

9.8

7

Nominaal toerental omw/min

809

579

214

158

111

59

42

30

22

16

11

8.1

5.8

Nominaal koppel N.m

0.037

0.051

0.12

0.17

0.24

0.41

0.57

0.8

1.1

1.4

1.9

2.6

3

Max. toelaatbare belasting in korte tijd N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

9

Configuratie 36ZY50-2442 DC-motor (36ZY50-2442 DC-motor)

Reductieverhouding

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

Aantal tandwieltreinen

1

1

2

2

2

3

3

3

3

4

4

4

4

Lengte (L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

47.4

47.4

47.4

Onbelast toerental r/min

1132

811

300

221

156

82

59

42

30

22

16

11

8.1

Nominaal toerental omw/min

930

666

246

182

128

68

49

35

25

18

13

9.3

6.7

Nominaal koppel N.m

0.04

0.056

0.14

0.18

0.26

0.45

0.62

0.88

1.2

1.5

2.1

2.9

3

Max. toelaatbare belasting in korte tijd N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

9

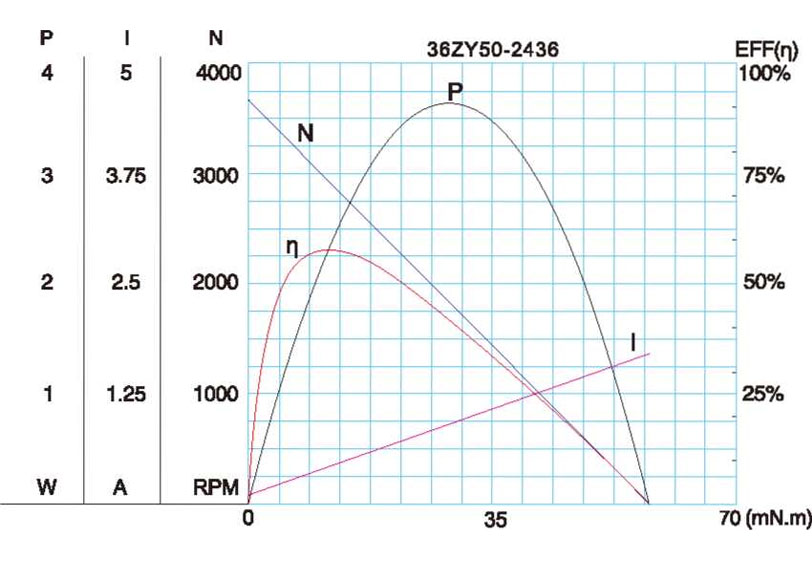

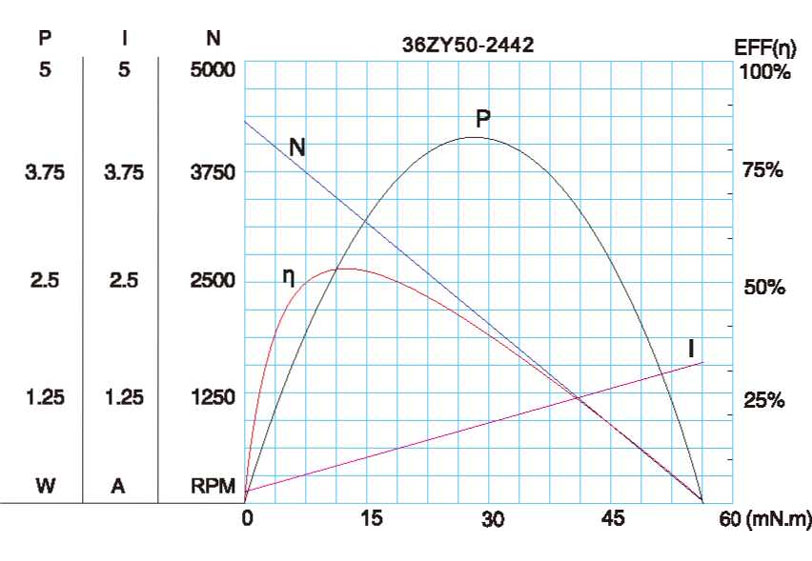

Motorkarakteristieke figuur

A-17

Technische parameters kunnen zonder voorafgaande kennisgeving worden gewijzigd.*
